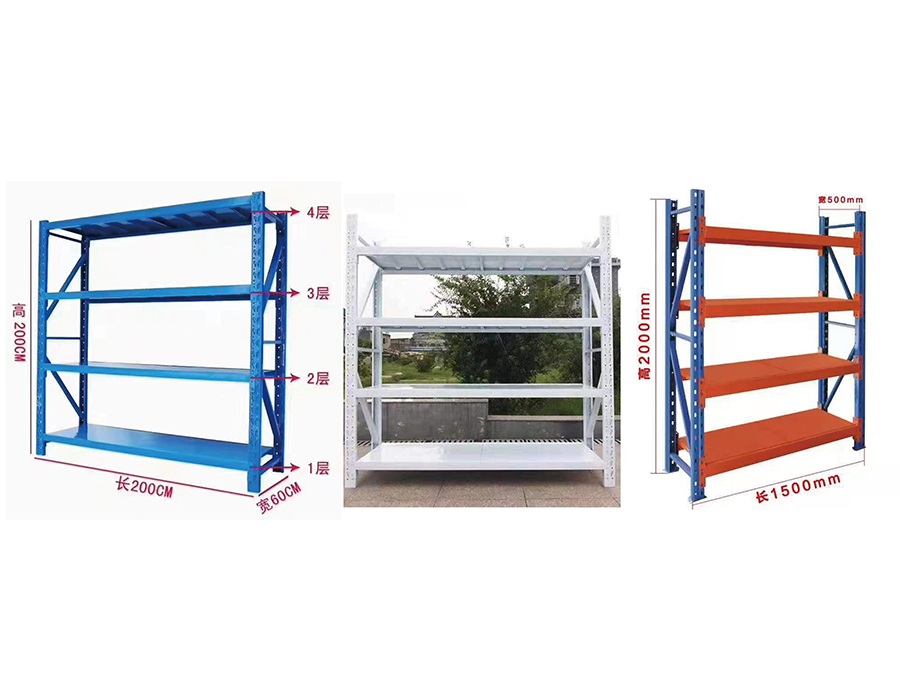

قفسه بندی بدون پیچ و مهره سبک (≤150 کیلوگرم در لایه)

چگونه دهانه تیر بر توزیع بار در قفسه بندی بدون پیچ و مهره تأثیر می گذارد

یکی از جنبه هایی که اغلب اشتباه درک می شود قفسه بندی بدون پیچ و مهره سبک رابطه بین دهانه تیر و ظرفیت باربری واقعی است. بار نامی در هر قفسه معمولاً در نقطه میانی یک تیر کاملاً پشتیبانی شده محاسبه می‌شود - به این معنی که با افزایش فاصله بین پایه‌ها، ظرفیت بار مؤثر به‌طور غیر خطی کاهش می‌یابد. برای قفسه ای با وزن 150 کیلوگرم با دهانه 900 میلی متر، افزایش این دهانه تا 1200 میلی متر بدون تنظیم گیج پرتو می تواند ظرفیت واقعی را به زیر 100 کیلوگرم در شرایط انبار پویا کاهش دهد. به همین دلیل است که انتخاب دهانه باید همیشه مقدم بر برنامه ریزی بار باشد، نه اینکه از آن پیروی کند.

در فرآیند تولید ما در Huijian، پروفیل های تیر دقیقاً به دلیل انحرافات جزئی در ترکیب ضخامت فولاد در طول دهانه های طولانی تر، نورد سرد می شوند. تحمل کمتر از 0.2 میلی متر در یک تیر 1.5 میلی متری می تواند انحراف قابل مشاهده را در بارهای بسیار کمتر از آستانه نامی ایجاد کند. هنگام تعیین قفسه‌بندی برای محیط‌های جمع‌آوری و بسته‌بندی که در آن کارکنان بارها و بارها قفسه‌ها را بارگیری و تخلیه می‌کنند، عوامل بار دینامیکی - معمولاً 1.25× مقدار استاتیک - همیشه باید اعمال شوند.

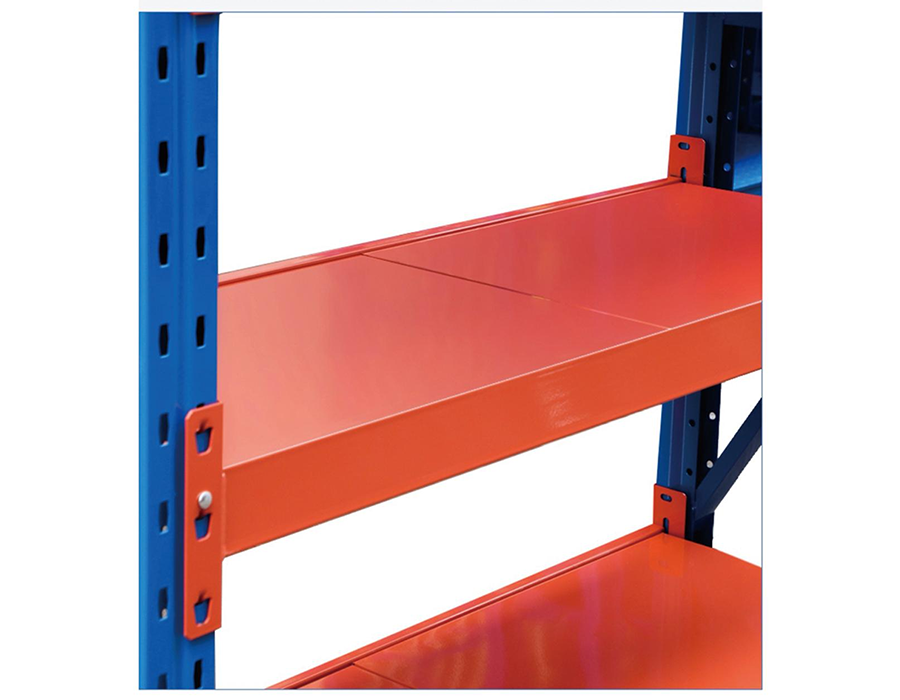

درک اتصال پرچ در مقابل گیره: چیزی فراتر از یک انتخاب بست

سیستم‌های قفسه‌بندی بدون پیچ و مهره سبک از یکی از دو نوع اتصال دهنده اصلی استفاده می‌کنند: نوع پرچ ( زبانه پانچ) و گیره یا قلاب. اینها ترجیحات طراحی قابل تعویض نیستند - آنها فلسفه های ساختاری مختلف را منعکس می کنند و پیامدهای واقعی برای نصب، پیکربندی مجدد، و مقاومت لرزه ای یا لرزشی دارند.

• اتصال دهنده های پرچ، تیر را در یک سوراخ سوراخ شده در ستون عمودی قفل می کنند. آنها به خوبی در برابر نیروهای قفسه بندی افقی مقاومت می کنند و در محیط هایی با تردد لیفتراک در نزدیکی یا لرزش کف ترجیح داده می شوند، اما برای تنظیم ارتفاع به یک چکش نیاز دارند و پیکربندی مجدد مکرر را تحمل نمی کنند.
• کانکتورهای گیره/قلاب بر روی پایه های شکافی قرار می گیرند و می توانند در عرض چند ثانیه با دست تغییر مکان دهند. آنها انعطاف‌پذیری عالی را برای محیط‌های موجودی پویا ارائه می‌دهند، اما در برابر نیروهای بالابرنده حساس‌تر هستند - به این معنی که اگر عمق گیره کم باشد، ضربه تصادفی به سمت بالا از پایین می‌تواند پرتو را از جای خود خارج کند.

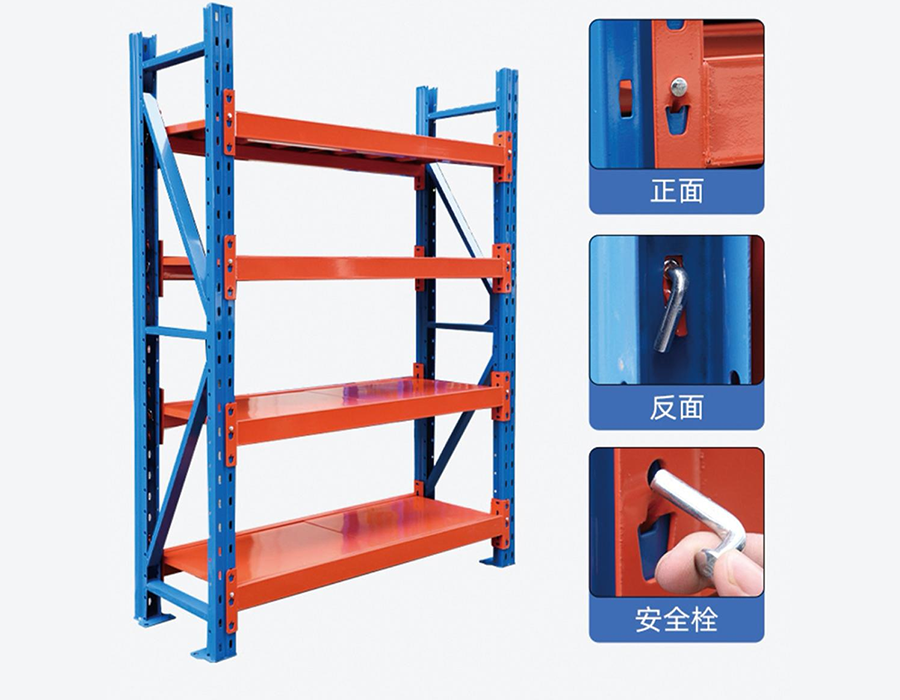

• برخی از سیستم‌های هیبریدی از اتصال اولیه گیره‌ای با پین قفل ایمنی ثانویه استفاده می‌کنند که پس از نشستن در جای خود محکم می‌شود. این به طور فزاینده ای استاندارد برای قفسه بندی های صنعتی سبک است که در انبارهای خودکار یا نیمه خودکار مستقر می شوند که جابجایی پرتوها فاجعه بار است.

هنگام ارزیابی سیستم ها، قبل از تصمیم گیری برای خرید فقط بر اساس قیمت، عمق درگیری کانکتور و وجود مکانیزم حفظ ثانویه را بررسی کنید.

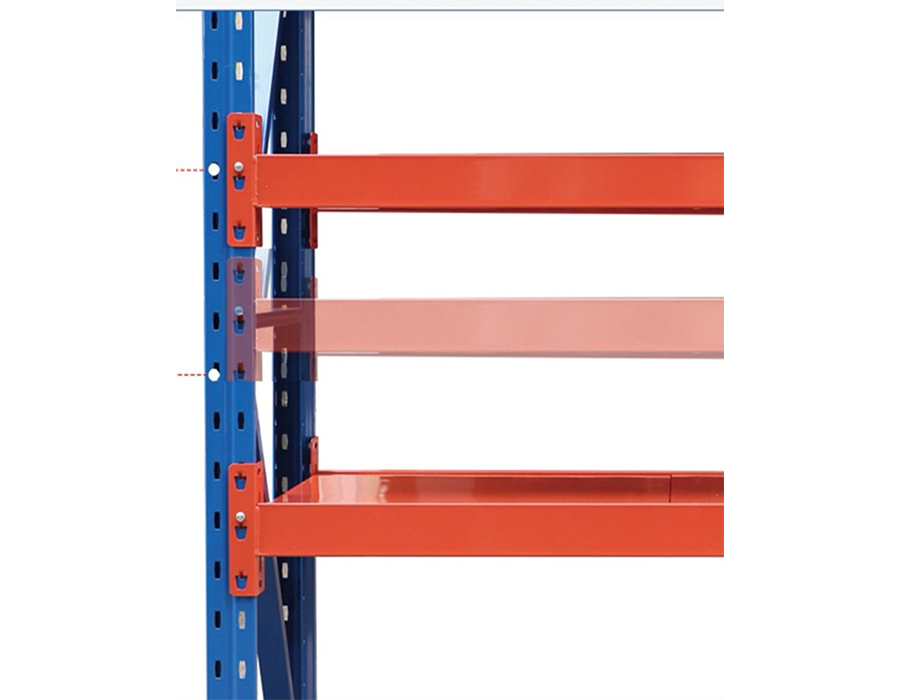

قابلیت تنظیم ارتفاع ستون و قفسه: آنچه که برگه مشخصات به شما نمی گوید

اکثر محصولات قفسه بندی بدون پیچ و مهره «قابلیت تنظیم گام ۲۵ میلی متری» را تبلیغ می کنند، اما این عدد تنها بخشی از داستان را بیان می کند. محدوده تنظیم قابل استفاده توسط فاصله بین بالای خود تیر و سطح زیرین قفسه بالا محدود می شود - به این معنی که در عمل، دانه بندی گام بیشترین اهمیت را در مناطق میانی یک اجرا دارد، نه در بالا یا پایین که در آن محدودیت های ساختاری ثابت غالب است.

یک مسئله عملی که در انبارهای SKU مختلط مطرح می‌شود، «تله نیمه‌پیچ» است: زمانی که یک جمع‌کننده نیاز به ذخیره اقلام با ارتفاع 210 میلی‌متر دارد اما گام‌های موجود از 200 میلی‌متر به 225 میلی‌متر می‌پرند، 25 میلی‌متر فضای مرده اضافی در هر قفسه در یک سیستم ذخیره‌سازی عمودی 5 طبقه و 20 محفظه قابل توجهی جمع می‌شود. امکاناتی که قبل از نصب قفسه‌بندی، یک ممیزی ارتفاع SKU مناسب انجام می‌دهند، به طور معمول 15 تا 25 درصد استفاده عمودی بهتری نسبت به مواردی که از تنظیمات پیش‌فرض استفاده می‌کنند، به دست می‌آورند.

ما ستون‌های عمودی خود را با گام ثابت 50 میلی‌متری در پیکربندی‌های استاندارد طراحی می‌کنیم، و مشتریانی که با تیم فنی ما در سفارشی‌سازی پروژه کار می‌کنند، می‌توانند ستون‌های گام‌های 25 میلی‌متری را برای محیط‌های موجودی با ارتفاع مختلط درخواست کنند - جزئیاتی که در سناریوهای ذخیره‌سازی متراکم به سرعت پرداخت می‌شود.

گزینه های درمان سطحی و تفاوت های عملکرد واقعی آنها

قفسه بندی بدون پیچ و مهره با چندین عملیات سطحی در دسترس است و این انتخاب پیامدهای مستقیمی بر عمر مفید، ظرفیت بار (به دلیل ضخامت پوشش) و مناسب بودن محیط دارد.

یک اشتباه رایج، مشخص کردن قفسه‌های الکتروگالوانیزه برای تأسیسات با روال شستشوی کف یا نزدیکی به درهای بارگیری است. لایه نازک روی در مواجهه مکرر با رطوبت به سرعت اشباع می شود و زنگ زدگی قابل مشاهده در عرض 12 تا 18 ماه ظاهر می شود - اگر مشخصات رطوبت رعایت نشود اغلب ادعاهای گارانتی را باطل می کند. خطوط تولید استاندارد Huijian از پوشش پودری اپوکسی 60 تا 80 میکرومتر به عنوان خط پایه استفاده می‌کنند و گزینه‌های گالوانیزه گرم برای مشتریان در محیط‌های پردازش مواد غذایی، زنجیره سرد یا محیط‌های لجستیک ساحلی در دسترس است.

الزامات لنگر کفپوش برای قفسه بندی بدون پیچ و مهره ایستاده در مقابل دیوار

قفسه بندی بدون پیچ و مهره سبک صنعتی غالباً به‌عنوان دویدن مستقل و بدون لنگر انداختن کف به کار می‌رود - که در بسیاری از محیط‌های کم خطر سازگار است اما در سایر محیط‌ها به یک مسئولیت تبدیل می‌شود. ماتریس تصمیم گیری جزئی تر از بررسی اینکه آیا پهنه بندی لرزه ای به لنگر نیاز دارد یا خیر، متفاوت است.

وقتی لنگر انداختن غیر قابل مذاکره است

قفسه‌ها با ارتفاع بیش از 2.4 متر یا نسبت ارتفاع به عمق بالاتر از 6:1، ذاتاً مستعد انحراف تحت بارگیری غیرعادی هستند - سناریویی که هرگاه جمع‌کننده‌ها به طور مداوم یک طرف خلیج را قبل از دیگری بارگیری می‌کنند رخ می‌دهد. فیزیک در اینجا ساده است: یک واحد با ارتفاع 2.4 متر با عمق 400 میلی‌متر دارای گشتاور خمشی است که با یک بار 30 کیلوگرمی که در لبه قفسه بالایی در یک طرف قرار می‌گیرد، می‌توان از آن فراتر رفت.

ملاحظات کراوات دیواری

هنگامی که سطح کف برای سوراخ کاری مناسب نیست (به عنوان مثال، سطوح دسترسی مرتفع، سطوح پوشش داده شده با غشاء)، پیوندهای دیواری جایگزین رایجی برای لنگر زدن کف هستند. با این حال، اتصالات دیواری تنها زمانی مؤثر هستند که خود دیوار از نظر ساختاری مناسب باشد. پارتیشن دیوار خشک تک پوسته نقطه اتصال معتبری برای قفسه بندی پر بار نیست. مهندسانی که اتصالات دیوار را مشخص می کنند باید ساختار دیوار را تأیید کنند و از لنگرهای حفره ای یا پیچ و مهره مناسب در جایی که فاصله گل میخ اجازه می دهد استفاده کنند.

پایه های تسطیح کف و نقش انتقال بار آنها

بسیاری از قفسه های بدون پیچ و مهره دارای پایه های قابل تنظیم به عنوان یک ویژگی استاندارد هستند. فراتر از تراز کردن کف‌های ناهموار، این پایه‌ها نقش مهمی در انتقال بار دارند: آن‌ها بار نقطه‌ای عمودی را در سطح تماس بزرگ‌تری توزیع می‌کنند و از تمرکز تنش روی سطوح نرم یا پوشش‌دار کف جلوگیری می‌کنند. برای قفسه بندی در کف انبار با پوشش اپوکسی، مشخص کردن پایه هایی با حداقل مساحت صفحه پایه 50 سانتی متر مربع یک دستورالعمل عملی برای جلوگیری از آسیب پوشش تحت بارهای سنگین است.

ادغام لوازم جانبی: فراتر از قفسه پایه

یک سیستم قفسه بندی بدون پیچ و مهره که به خوبی مشخص شده است به ندرت فقط قفسه بندی و عرشه صاف است. اکوسیستم لوازم جانبی به طور قابل توجهی کاربرد عملکردی را گسترش می دهد و باید در مرحله مشخصات اولیه ارزیابی شود تا اینکه بعداً مجدداً نصب شود - زیرا سازگاری شیارهای عمودی بین تولید کنندگان متفاوت است و اختلاط مارک ها اغلب مشکلات مربوط به اتصال را ایجاد می کند.

• تقسیم کننده ها و پارتیشن ها: تقسیم‌کننده‌های عمودی که در عرشه‌های قفسه شکاف داده شده‌اند، امکان تقسیم افقی یک خلیج را به وجهه‌های انتخاب می‌دهند. برای ذخیره سازی قطعات کوچک، این کار نسبت به استفاده از سطل های جداگانه از نظر فضا کارآمدتر است. بررسی کنید که آیا تقسیم کننده به تیر یا عرشه متصل است - تقسیم کننده های متصل به تیر پایدارتر هستند اما تغییر موقعیت عرشه را محدود می کنند.
• عرشه مش سیم: توری سیمی جایگزینی برای عرشه های فولادی جامد، تجمع گرد و غبار را کاهش می دهد، اجازه می دهد آب بارانی از آن عبور کند (برای انطباق با اطفاء حریق مهم است)، و دید اقلام ذخیره شده را بهبود می بخشد. درجه بندی بار برای مش سیم معمولاً 10 تا 15٪ کمتر از عرشه جامد معادل در همان سنج است.
• نگهدارنده برچسب و ریل سطل زباله: کانال‌های برچسب لبه جلویی که روی لبه تیر یا لبه قفسه می‌چسبند، برچسب‌گذاری SKU را بدون باقی‌مانده چسب تسهیل می‌کنند. برای عملیات انتقال به بارکد یا اسکن RFID، قبل از نصب انبوه بررسی کنید که عمق نگهدارنده برچسب با قالب برچسب انتخاب شده مطابقت دارد.
• جدا کننده ردیف و رابط های پشتی: پیکربندی‌های دو ردیفه با استفاده از پایه‌های مشترک، کارایی ردپایی را تقریباً 30 درصد در مقایسه با دو اجرای تک ردیفی مستقل بهبود می‌بخشند. عمودی مشترک باید برای بار ترکیبی هر دو ردیف رتبه بندی شود - مشخصاتی که اغلب هنگام تغییر کاربری قفسه های موجود در یک طرح دو ردیفه نادیده گرفته می شود.

در Huijian، ما اسناد کامل سازگاری لوازم جانبی را در خطوط تولید قفسه بندی خود ارائه می دهیم، بنابراین مشتریان می توانند پیکربندی های یکپارچه را از ابتدا به جای کشف محدودیت های اتصالات در حین نصب، برنامه ریزی کنند.

استانداردهای انحراف عرشه قفسه و نحوه ارزیابی آنها

انحراف - کمان عمودی یک تیر قفسه بارگذاری شده یا پانل عرشه - یکی از شاخص‌ترین شاخص‌های کیفیت قفسه‌بندی است، اما به ندرت در مشخصات محصول آشکار می‌شود. استاندارد مرجع صنعت برای انحراف قابل قبول در قفسه بندی انبار L/180 است که L دهانه بر حسب میلی متر است. برای دهانه 900 میلی‌متری، این امکان حداکثر انحراف نقطه میانی 5 میلی‌متر را تحت بار نامی کامل فراهم می‌کند. برای دهانه 1200 میلی‌متری، همین نسبت به 6.67 میلی‌متر اجازه می‌دهد.

چرا این موضوع عملا اهمیت دارد؟ انحراف بیش از حد باعث ایجاد چندین مشکل آبشاری می شود: عرشه های قفسه که اقلام را به سمت مرکز فشار می دهند و شرایط انباشتگی ناپایدار را ایجاد می کنند. در سیستم های چند لایه، انحراف در زیر قفسه بالایی می تواند فاصله عمودی را زیر مقدار اسمی آن فشرده کند. و چرخه های بارگیری-تخلیه مکرر در قفسه ای که به طور منظم به حد انحراف خود می رسد، خستگی فلز را در نقاط اتصال تیر به قائم تسریع می کند. هنگام ارزیابی قیمت های قفسه بندی، درخواست از تامین کنندگان برای مقدار انحراف آزمایش شده آنها در بار نامی 100٪ - نه فقط خود بار نامی - بیشتر از مقایسه قیمت به تنهایی، کیفیت واقعی را نشان می دهد.
