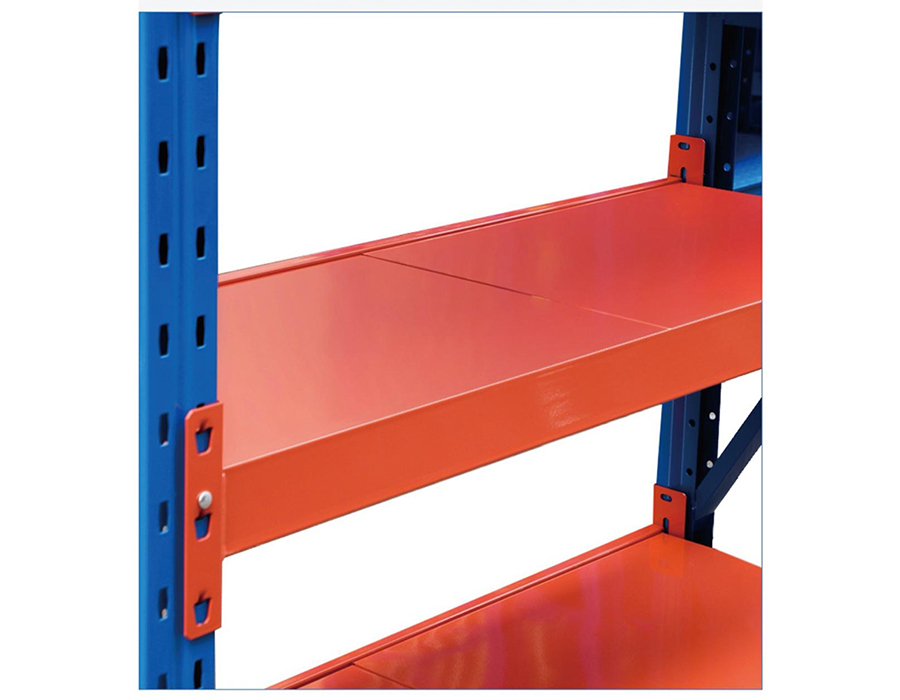

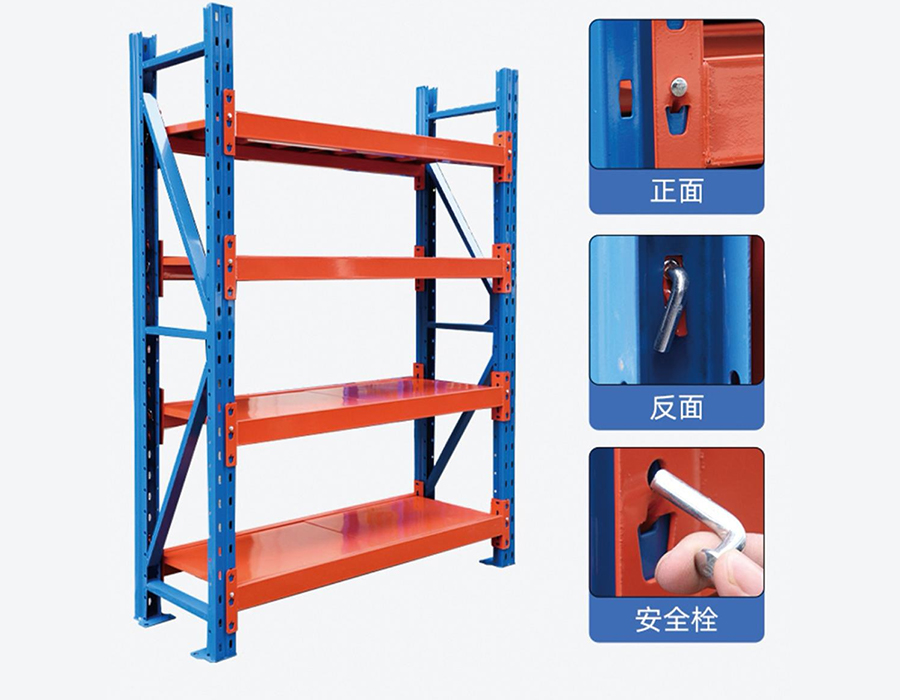

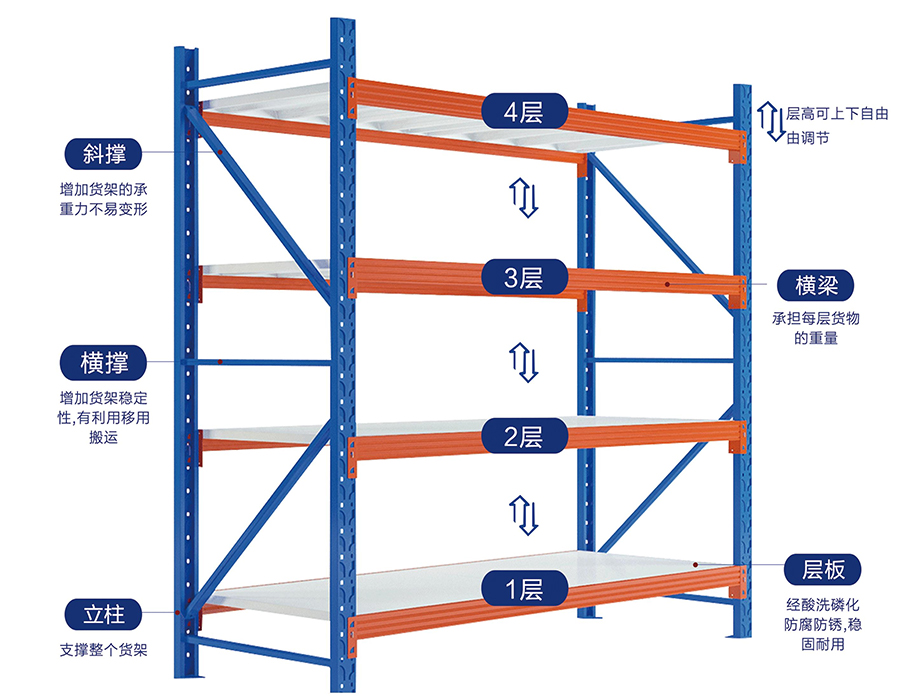

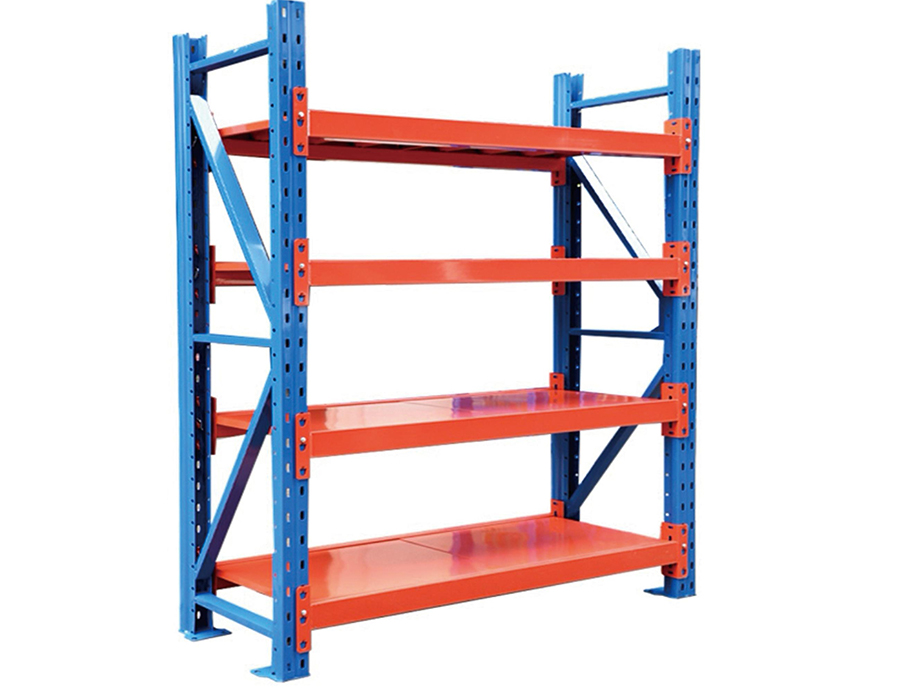

قفسه بندی بدون پیچ و مهره متوسط (500-800 کیلوگرم در هر لایه)

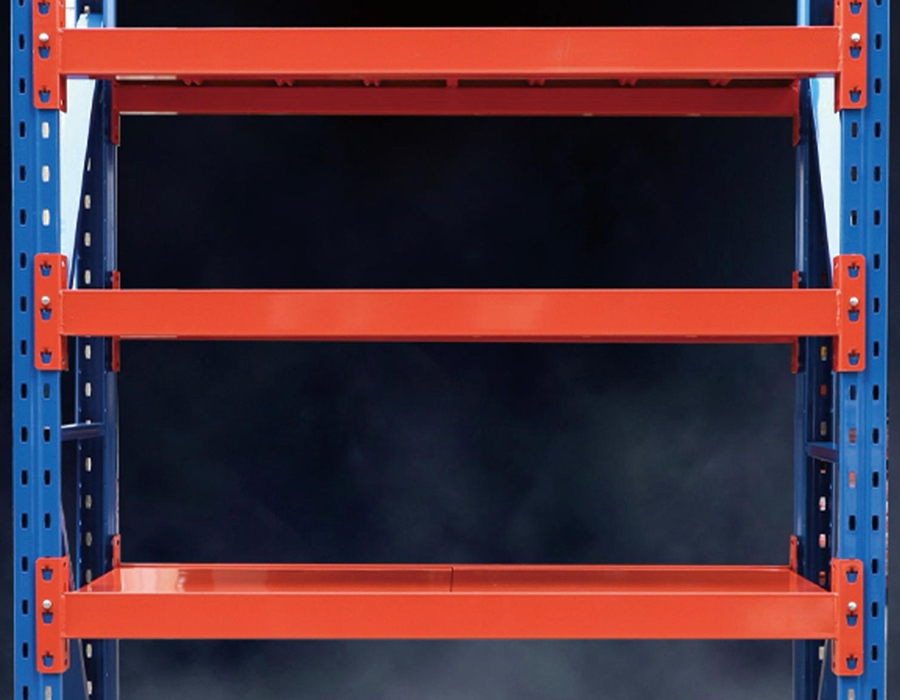

چگونه گیج فولادی و شکل پروفیل عملکرد قفسه بندی با وظیفه متوسط را تعریف می کند

قفسه بندی بدون پیچ و مهره با کارکرد متوسط از نظر ساختاری میانه‌ای را اشغال می‌کند - باید بارهای هر قفسه معمولاً از 200 کیلوگرم تا 500 کیلوگرم را تحمل کند و در عین حال مقرون به صرفه و قابل تنظیم مجدد باشد. دو متغیری که تعیین می‌کنند آیا یک واحد واقعاً این رتبه‌ها را ارائه می‌دهد یا خیر، گیج فولادی پایه و هندسه پروفیل نورد سرد تیر هستند. این دو عامل بر یکدیگر تأثیر می گذارند: یک گیج ضخیم تر در یک پروفیل C کم عمق، یک گیج کمی نازکتر که به شکل یک جعبه بسته یا پروفیل مقطع کلاهی تشکیل شده است، کمتر عمل می کند، زیرا ممان اینرسی سطح مقطع - نه وزن ماده خام - بر مقاومت خمشی حاکم است.

در عمل، تیرهای متوسط ​​معمولاً در فولاد نورد سرد 1.5 میلی متر، 1.8 میلی متر یا 2.0 میلی متر تولید می شوند. پرش از 1.5 میلی‌متر به 2.0 میلی‌متر وزن تیر را تقریباً 33 درصد افزایش می‌دهد، اما هنگامی که با یک پروفیل مقطع کلاهی بهینه ترکیب شود، ظرفیت بار می‌تواند 50 تا 70 درصد در دهانه‌های معادل بهبود یابد. به همین دلیل است که دو واحد قفسه بندی با قیمت مشابه اما دارای مشخصات متفاوت می توانند عملکرد بسیار متفاوتی در این زمینه داشته باشند. در Huijian، پروفیل‌های تیر متوسط ​​ما از طریق مرکز تحقیق و توسعه داخلی ما مهندسی شده‌اند تا کارایی مواد را با خروجی ساختاری متعادل کنند - تمایزی که وقتی منحنی‌های انحراف را به جای اعداد بار رتبه‌بندی شده مقایسه می‌کنید، آشکار می‌شود.

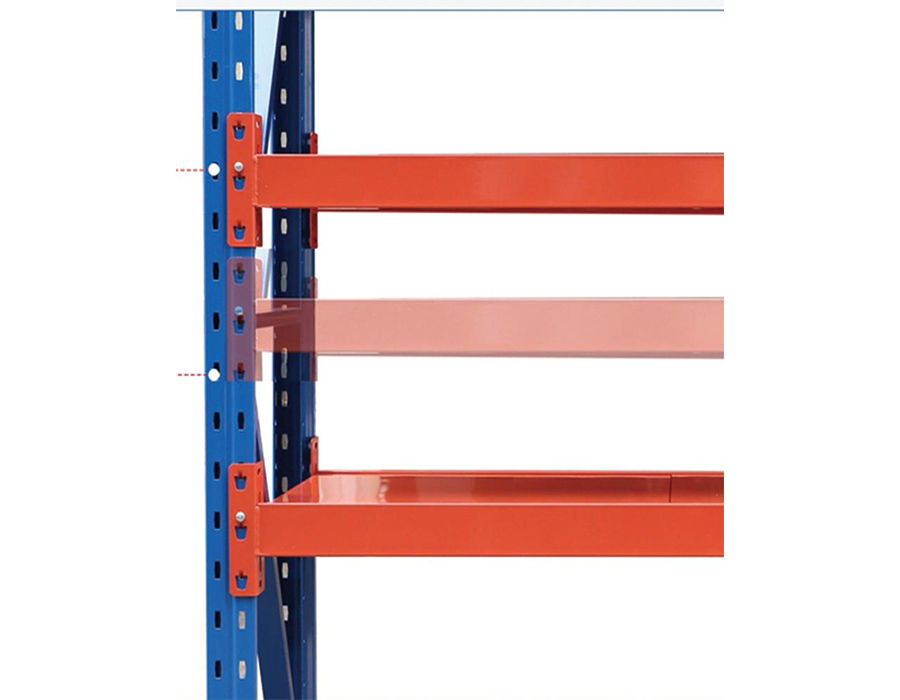

منطق ساختاری پشت الگوهای سوراخ ستون عمودی

ستون عمودی شکاف دار یا سوراخ دار عنصر مشخص کننده قفسه بندی بدون پیچ و مهره است، با این حال خود الگوی سوراخ به ندرت در حین تهیه مورد بررسی قرار می گیرد. سوراخ های ستون به طور همزمان دو عملکرد را انجام می دهند: آنها نقاط اتصال را برای اتصال دهنده های تیر فراهم می کنند و سطح مقطع خالص ستون را کاهش می دهند که به طور مستقیم بر ظرفیت بار فشاری تأثیر می گذارد. این دو هدف در تنش هستند - شکاف های سوراخ بیشتر به معنای انعطاف بیشتر اما استحکام ستون کمتر است.

قائم‌های با وظیفه متوسط ​​باید این مبادله را با دقت مدیریت کنند. ستونی با شیار گام 50 میلی متری در تمام ارتفاع خود مدول مقطع خالص به طور قابل توجهی کمتری نسبت به ستونی با گام 50 میلی متری تنها در ناحیه میانی و فولاد جامد در بالا و پایین که غلظت تنش فشاری به اوج خود می رسد، خواهد داشت. ستون‌های با کار متوسط ​​با کیفیت بالا همچنین دارای دنده‌های برجسته یا چین‌های سفت‌کننده طولی در دیواره ستون بین ردیف‌های سوراخ‌شده هستند، که استحکام پیچشی را که شکاف‌ها حذف می‌کنند، باز می‌گرداند. هنگام ارزیابی ستون های عمودی، به جای تکیه بر ضخامت سنج اعلام شده، به دنبال این ویژگی های سفت کننده باشید.

شکل مقطع ستون نیز مهم است. عمودهای لوله مربعی مقاومت متعادلی را در هر دو محور افقی ارائه می دهند - در پیکربندی های دو ردیفه که بارهای جانبی از دو جهت وارد می شوند مفید است. قائم های پشت باز یا کانال C باعث صرفه جویی در هزینه مواد می شوند، اما برای جلوگیری از پیچش تحت بارهای غیرمرکز، باید مهاربندی یا اتصال شدیدتری به پشت داشته باشند. برای کاربردهای متوسط ​​با بار قفسه ای بیش از 300 کیلوگرم در هر سطح، عمودهای لوله مربعی معمولاً مشخصات ایمن تر هستند.

رتبه‌بندی ظرفیت بار: استاتیک، پویا و UDL - هر کدام چه اندازه‌گیری می‌کنند

محصولات قفسه بندی متوسط با درجه بندی بار به بازار عرضه می شوند که همیشه به طور مداوم در بین تامین کنندگان تعریف نشده است. درک آنچه که هر نوع درجه بندی اندازه گیری می کند برای مشخصات دقیق ضروری است.

در سناریوهای انبار واقعی، فرض UDL تقریباً هرگز برآورده نمی شود. کارتن‌هایی که روی یک قفسه روی ردپای پایه‌شان چیده شده‌اند - اغلب کمتر از 60 درصد از سطح قفسه را می‌پوشانند - که یک نمایه بار متمرکز به‌طور قابل‌توجهی بدتر از پیش‌بینی مدل UDL ایجاد می‌کند. یک قانون سرانگشتی قابل اعتماد اعمال یک ضریب کاهش 0.7× برای ظرفیت UDL اعلام شده زمانی است که کالاهای ذخیره شده دارای ردپای پایه کوچکتر از نیمی از مساحت قفسه هستند.

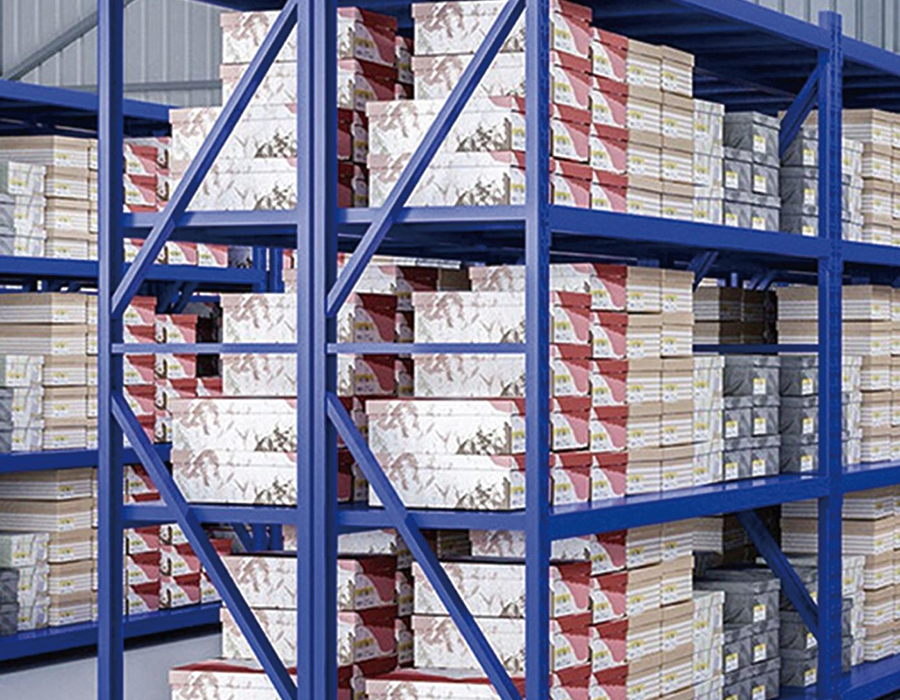

پیکربندی مهاربندی و تأثیر آن بر پایداری سیستم در ارتفاع

با افزایش ارتفاع قفسه‌های با کار متوسط - به ویژه بالای 2 متر - پیکربندی مهاربندی از یک ویژگی راحت به یک ضرورت ساختاری تبدیل می‌شود. اکثر سیستم‌های قفسه‌بندی بدون پیچ و مهره به پانل‌های مهاربندی پشتی مورب یا افقی برای جلوگیری از قفسه‌بندی تکیه می‌کنند، که تمایل قاب به متوازی الاضلاع شدن تحت نیروهای افقی مانند بارگذاری قفسه جانبی، ضربه‌های تصادفی یا فعالیت لرزه‌ای است.

پنل پشت در مقابل سیستم های متقاطع بریس

پانل‌های پشتی - معمولاً مش سیم یا ورق‌های فولادی سوراخ‌دار که تمام سطح پشتی یک محفظه را می‌پوشانند - مهاربندی مداوم ایجاد می‌کنند و به عنوان پشتیبان برای جلوگیری از رانده شدن اقلام از پشت قفسه استفاده می‌کنند. آنها مقاومت قابل توجهی در قفسه بندی اضافه می کنند زیرا به عنوان یک دیافراگم برشی در تمام ارتفاع خلیج عمل می کنند. معاوضه این است که آنها دسترسی به عقب را مسدود می کنند و وزن اضافه می کنند، که در پیکربندی های انتخاب دو طرفه اهمیت دارد. سیستم های مهاربندی متقاطع از یک جفت تسمه فولادی مورب استفاده می کنند که یک الگوی X در عقب را تشکیل می دهند. آنها سبک‌تر هستند، امکان دسترسی به عقب را فراهم می‌کنند و نصب آن‌ها آسان‌تر است، اما اثر مهاربندی آنها به شدت به کشش صحیح بستگی دارد - مهاربندی متقاطع شل تقریباً هیچ مقاومتی در قفسه‌بندی ایجاد نمی‌کند و یک نقص نصب رایج در میدان است.

مهاربندی انتهای فریم در دورهای طولانی

در قفسه بندی های بیش از شش جایگاه، قاب های مهاربندی میانی باید در هر جایگاه چهارم یا پنجم قرار داده شود تا از انتشار پیشرونده قفسه بندی جلوگیری شود. بدون قاب‌های میانی، نیروی جانبی اعمال شده در یک انتهای یک مسیر طولانی می‌تواند از طریق اتصالات تیر به قائم منتقل شود و باعث جابجایی انباشته در انتهای دور شود - حتی اگر هر یک از محفظه‌ها در انزوا پایدار به نظر برسد. این جزئیاتی است که تیم فنی ما در Huijian به صراحت در توصیه‌های طرح‌بندی برای مشتریانی که دوره‌های طولانی را در پیکربندی‌های با وظیفه متوسط ​​بالا مشخص می‌کنند، به آن می‌پردازد.

ملاحظات سازگاری هنگام مخلوط کردن اجزای قفسه بندی در بین نسل ها یا تامین کنندگان

اپراتورهای انبار غالباً با این تصمیم مواجه می شوند که آیا قفسه های جدید را به تاسیسات موجود از یک تامین کننده دیگر اضافه کنند یا اجزایی را که در سال های مختلف خریداری شده اند، زمانی که سازنده خط تولید خود را به روز کرده است، یکپارچه کنند. هر دو سناریو دارای خطرات سازگاری هستند که تا روز نصب نادیده گرفته می شوند.

• زمین شیار و هندسه: حتی زمانی که دو سیستم قفسه‌بندی هر دو پایه‌های 50 میلی‌متری را تبلیغ می‌کنند، ابعاد شکاف واقعی - عرض، ارتفاع و عمق درگیری قلاب - بسته به سازنده متفاوت است. کانکتور پرتویی که به نظر می‌رسد به درستی قرار می‌گیرد ممکن است 2 تا 3 میلی‌متر عمق درگیری کمتری نسبت به آنچه در نظر گرفته شده است داشته باشد، که مقاومت بیرون‌کشی تحت نیروهای بالابرنده را با حاشیه‌ای نامتناسب کاهش می‌دهد.
• ابعاد مقطع ستون: پایه‌های لوله مربعی تولیدکنندگان مختلف ممکن است دارای مشخصات اسمی 60×60 میلی‌متر یا 80×80 میلی‌متر باشند، اما در ابعاد بیرونی واقعی، ضخامت دیوار و شعاع گوشه متفاوت هستند. این موضوع بر اینکه ردیف‌های فاصله‌دهنده، مهاربندهای متقاطع، و پایه‌های پایه مشترک از یک سیستم به درستی با سیستم دیگر مطابقت داشته باشند، تأثیر می‌گذارد.
• عمق تیر و ضخامت عرشه: هنگام اختلاط تیرها از سیستم‌های مختلف، ارتفاع سطح عرشه قفسه حاصل ممکن است در طول اجرا ناهماهنگ باشد - باعث ایجاد خطرات زمین خوردن برای جمع‌کننده‌ها و تجهیزات جابجایی مکانیکی می‌شود. همچنین به این معنی است که لوازم جانبی مانند تقسیم کننده ها و ریل های سطل که برای یک عمق پرتو طراحی شده اند، به درستی روی دیگری قرار نمی گیرند.
• فعل و انفعالات پوشش سطحی: خوردگی گالوانیکی می تواند در جایی رخ دهد که سطوح فلزی غیر مشابه در محیط های مرطوب با یکدیگر تماس داشته باشند. اختلاط پایه های گالوانیزه گرم با تیرهای با پوشش پودری معمولاً کم خطر است، اما ترکیب لوازم جانبی آلومینیومی با فولاد روکش شده با روی در محیط های هوای نمکی به واشرهای عایق یا پوشش های سازگار نیاز دارد.

ایمن‌ترین رویکرد هنگام گسترش نصب موجود این است که از سازنده اصلی منبع تهیه کنید و همان تولید محصول را مشخص کنید. در جایی که این امکان وجود ندارد، تناسب آزمایشی مکانیکی اجزای نماینده قبل از سفارش انبوه یک مرحله تأیید حداقل اما ضروری است.

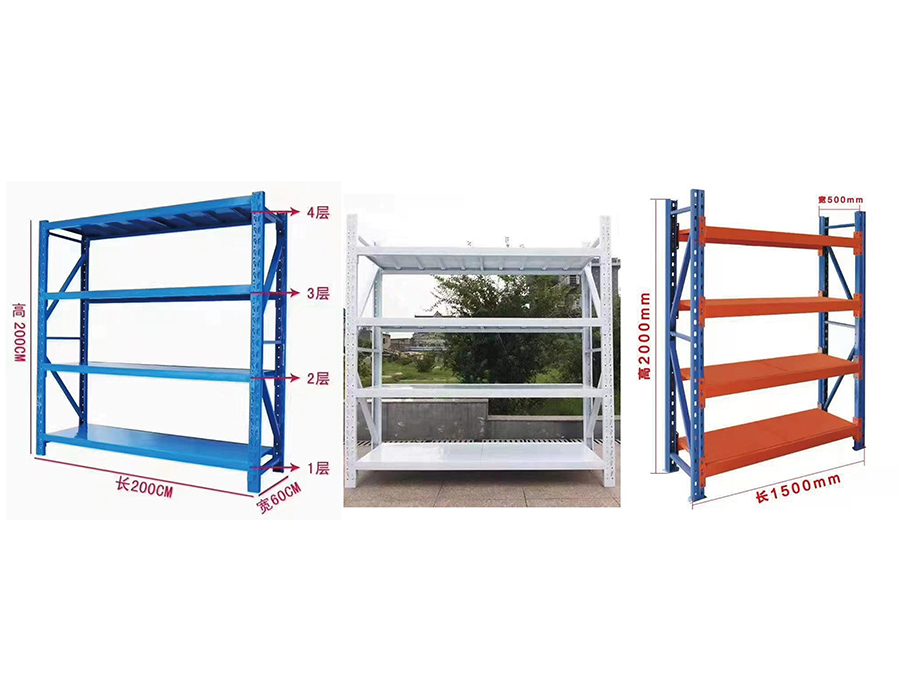

بهینه‌سازی عرض و عمق محفظه برای ذخیره‌سازی با وظایف متوسط سازگار با پالت

قفسه بندی بدون پیچ و مهره صنعتی متوسط اغلب در محیط های هیبریدی که پالت های استاندارد یا نیم پالت ها در کنار کارتن های شل نگهداری می شوند استفاده می شود. در این موارد، ابعاد نامی خلیج باید به دقت با استانداردهای ردپای پالت تطبیق داده شود تا از هدر رفتن فضای یا برآمدگی های ناامن جلوگیری شود.

پالت‌های استاندارد یورو (1200×800 میلی‌متر) و پالت‌های GMA (1016×1219 میلی‌متر) دارای ردپای متفاوتی هستند و جایگاهی که برای یکی اندازه‌گیری شده است، دیگری را به‌طور بهینه در خود جای نمی‌دهد. برای ذخیره سازی پالت یورو در قفسه بندی با کار متوسط، دهانه تیر 1300 میلی متر و عمق قفسه 850 میلی متر یک بافر فاصله 50 میلی متری در هر طرف ایجاد می کند - برای جلوگیری از تماس پرتو در محل معمولی کافی است اما نه آنقدر سخاوتمندانه که امکان حرکت جانبی قابل توجه پالت را فراهم کند. برای پالت های GMA، دهانه 1400 میلی متر و عمق 1100 میلی متر حداقل های مناسب تری هستند.

عمق قفسه همچنین تعیین می کند که آیا ردیف دوم پالت می تواند از جلو به عقب بدون پیکربندی اختصاصی ذخیره سازی عمیق ذخیره شود یا خیر. ذخیره سازی پالت دو عمق در قفسه بندی های متوسط ​​نیاز به عمق 1700 میلی متر یا بیشتر دارد، که معمولاً به یک تیر پشتیبانی مرکزی برای جلوگیری از انحراف دهانه میانی در سطح قفسه پایین تر، جایی که بار پالت ترکیبی می تواند بیش از 600 کیلوگرم باشد، نیاز دارد. این تیر مرکزی هزینه اضافه می کند اما برای یکپارچگی سازه در آن بارها و دهانه ها غیر قابل مذاکره است.

مقاومت لرزه ای و ضربه ای: قفسه بندی با وظیفه متوسط چگونه باید در مناطق خطر ارزیابی شود

در مناطقی با فعالیت لرزه‌ای متوسط - دسته‌ای که بخش‌های قابل توجهی از شرق و جنوب چین را در بر می‌گیرد - سیستم‌های قفسه‌بندی متوسط نیاز به ارزیابی فراتر از رتبه‌بندی بار استاتیک استاندارد دارند. نیروهای لرزه ای به صورت افقی بر روی محتویات قفسه عمل می کنند و بارهای اینرسی تولید شده توسط کالاهای سنگین در قفسه های بالایی می تواند از مقاومت جانبی سیستم های اتصال دهنده استاندارد بدون پیچ در طول یک رویداد شتاب زمین فراتر رود.

پارامترهای کلیدی برای ارزیابی، مقاومت برشی پایه سیستم است، که کل نیروی افقی قفسه‌بندی می‌تواند قبل از جابجایی قاب مقاومت کند، و قدرت خروجی کانکتور تحت بارگذاری عمودی و جانبی ترکیبی. اتصالات پرتو متوسط ​​استاندارد تحت شرایط بارگذاری کاملاً عمودی آزمایش می شوند. تحت بارگذاری ترکیبی - که سناریوهای لرزه ای یا ضربه ای ایجاد می کنند - عمق درگیری موثر کاهش می یابد و اتصال دهنده در نقطه قلاب تحت فشار چرخشی قرار می گیرد. سیستم هایی با پین های قفل ثانویه یا تقویت کننده های گیره جوش داده شده در این شرایط به طور قابل توجهی بهتر عمل می کنند.

• لنگر انداختن کف: در مناطق خطر لرزه ای، تمام قفسه های با کار متوسط بالاتر از 1.8 متر باید بدون توجه به پایداری آزاد تحت بار استاتیکی روی زمین مهار شوند. پیچ‌های لنگر انبساط در بتن با حداقل قطر M10 و عمق فرورفتگی 80 میلی‌متر، مشخصات معمولی برای تاسیسات با کار متوسط ​​هستند.
• کاهش بارگیری در قفسه بالایی: ذخیره سنگین ترین کالاها در قفسه های پایین تر یک روش استاندارد است، اما در زمینه های لرزه ای پایه ساختاری فراتر از پایداری دارد: مرکز ثقل پایین مستقیماً گشتاور واژگونی تحت شتاب افقی را کاهش می دهد. کاهش 20 درصدی بار قفسه بالایی می‌تواند بسته به نسبت ارتفاع به عمق قاب، گشتاور واژگونی را با حاشیه‌ای بیش‌تر کاهش دهد.
• تساوی های بین ردیفی: دو ردیف کار متوسط ​​باید با تیرهای بین ردیفی در بالای قاب متصل شوند. اینها مانع از قرار گرفتن دو ردیف به طور مستقل در جهات مخالف می شوند - یک حالت شکست به نام "قفسه قیچی" - که می تواند باعث فروپاشی قاب شود حتی زمانی که هر ردیف به طور مستقل از نیروی جانبی جان سالم به در برده باشد.

ما ملاحظات عملکرد لرزه‌ای را در مشخصات محصول متوسط ​​خود گنجانده‌ایم، و مشتریان در مناطق پرخطر تشویق می‌شوند که در اوایل مرحله برنامه‌ریزی پروژه با تیم مهندسی ما مشورت کنند تا اطمینان حاصل شود که توصیه‌های پیکربندی مناسب از ابتدا در طرح‌بندی گنجانده شده است.
