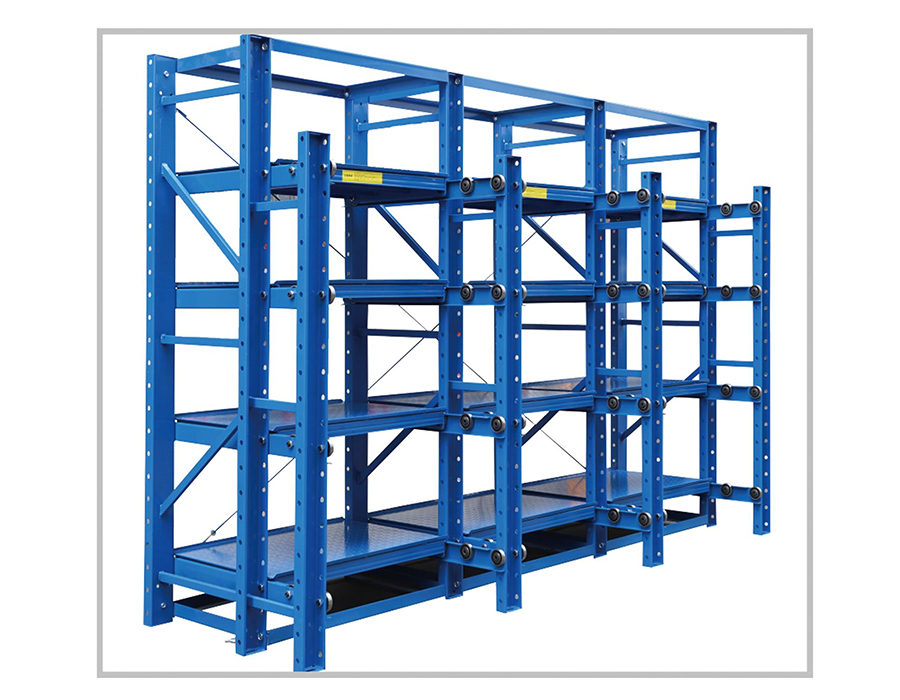

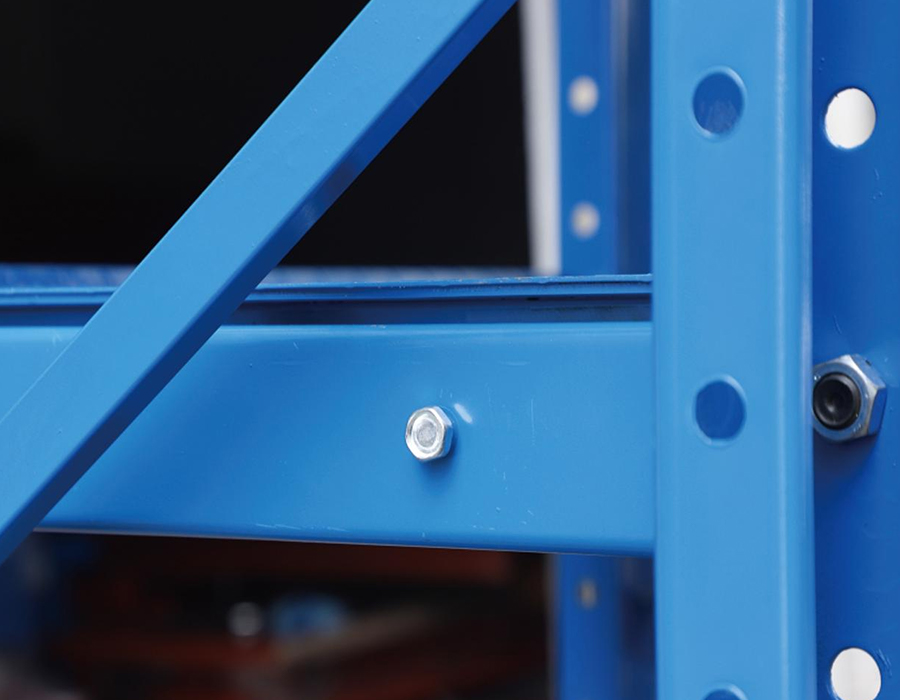

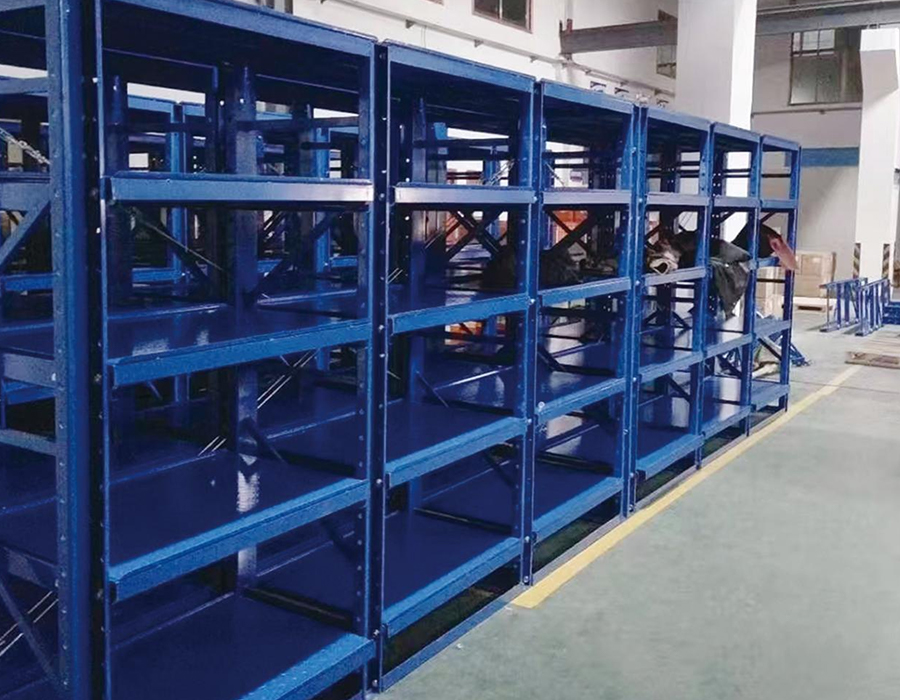

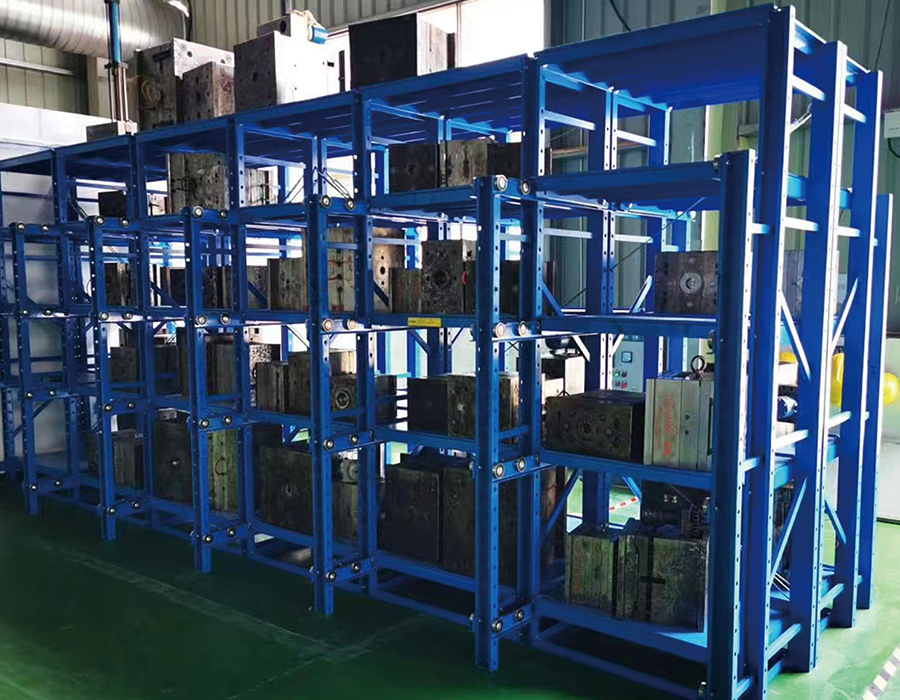

قالب کشویی / قفسه ابزار

چرا طراحی مکانیزم گسترش کشو چالش اصلی مهندسی در قفسه های قالب است؟

در یک قفسه های قالب کشو سنگین ذخیره سازی مکانیسم گسترش کشو جایی است که بیشترین نیازهای مهندسی متمرکز می شود - با این حال این جزء اغلب در تدارکات بودجه کمتر مشخص می شود. کشو قالب ممکن است بسته به کاربرد، بارهایی از 500 کیلوگرم تا بیش از 5000 کیلوگرم را حمل کند، و باید این بار را به آرامی در فاصله 600 تا 1200 میلی‌متر بدون انحراف جانبی، بدون اتصال تحت بار خارج از مرکز، و کارکرد قابل اعتماد در هزاران چرخه گسترش دهد. این الزامات را نمی توان با بزرگ کردن اسلایدهای کشو سبک استاندارد برآورده کرد.

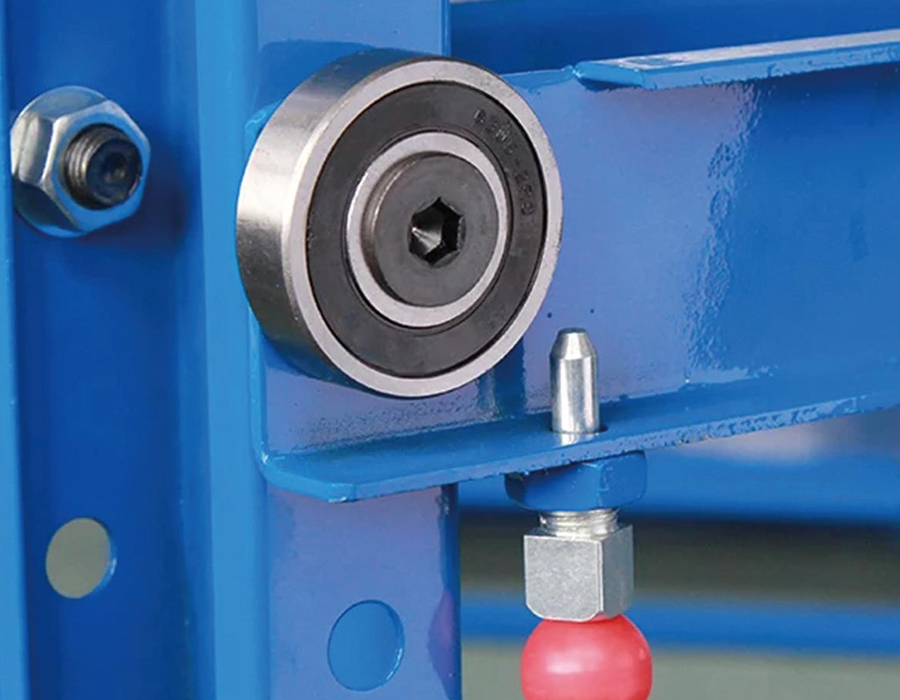

دو نوع سیستم گسترش غالب مورد استفاده در قفسه‌های قالب صنعتی عبارتند از: لغزنده‌های غلتکی فولادی و سیستم‌های ریل راهنمای پروفیلی با واگن‌های توپی چرخشی. اسلایدهای غلتکی از غلتک‌های فولادی سخت‌شده استفاده می‌کنند که در کانال‌های شکل‌دهی سرد اجرا می‌شوند - آنها مقاوم، مقاوم در برابر آلودگی و نگهداری ساده هستند، اما ظرفیت حمل بار در واحد عرض آنها توسط تنش تماسی غلتک محدود می‌شود. برای کشوهای بیش از 2000 کیلوگرم، یک جفت اسلاید غلتکی بدون فاصله بسیار زیاد غیر عملی می شود، که به نوبه خود باعث افزایش عرض کلی قفسه می شود. سیستم‌های ریل راهنمای نمایه‌ای – اساساً ریل‌های حرکت خطی که از فناوری ماشین‌آلات قرض گرفته شده‌اند – به بار دینامیکی بسیار بالاتری در سطح مقطع باریک‌تر دست می‌یابند، اما نسبت به ناهماهنگی در هنگام نصب حساس‌تر هستند و برای دستیابی به عمر مفید خود به محیط‌های عملیاتی تمیزتری نیاز دارند.

پارامتر مشخصات حیاتی فقط ظرفیت بار استاتیک نیست، بلکه رتبه بندی بار پویا در چرخه های تکرار مکرر است. یک سیستم لغزنده با بار استاتیک 3000 کیلوگرمی ممکن است عمر خستگی داشته باشد که تنها به 20000 چرخه اکستنشن کامل در آن بار می رسد - که در یک اتاق قالب که روزانه دو شیفت کار می کند، تقریباً دو تا سه سال قبل از نیاز به تعویض بلبرینگ است. خریداران باید رتبه‌بندی چرخه بار دینامیکی را درخواست کنند و هنگام مقایسه مشخصات قفسه‌های قالب کشو، صرفاً به رقم ظرفیت استاتیک اعتماد نکنند.

محاسبه وزن واقعی قالب ها: چرا تناژ اسمی تقاضای ذخیره سازی را کمتر می کند

وزن قالب تقریباً همیشه به عنوان وزن خالص خود مجموعه قالب - هسته، صفحات حفره و سیستم اجکتور ذکر می شود. این شکل همان چیزی است که روی کارت های قالب ظاهر می شود و اکثر مدیران تولید هنگام تعیین نیازهای ذخیره سازی از آن استفاده می کنند. با این حال، بار واقعی که یک قفسه قالب کشو باید حمل کند، به دلیل جرم اضافی که در شرایط ذخیره سازی جمع می شود، به طور مداوم بیشتر از وزن اسمی قالب است، گاهی اوقات با حاشیه قابل توجهی.

عوامل متعددی در عمل به این کم شمار کمک می کنند:

• صفحات پایه قالب و مواد بسته بندی: قالب‌های تزریق و دایکاست که برای مدت طولانی ذخیره می‌شوند، معمولاً روی صفحات پایه فولادی یا قلاب‌های چوبی قرار می‌گیرند تا از آسیب تماس سطحی جلوگیری کنند. یک صفحه فولادی 50 میلی‌متری در زیر ردپای قالب 600 میلی‌متر × 800 میلی‌متر، بسته به درجه، تقریباً 180 تا 220 کیلوگرم اضافه می‌کند، و قبل از در نظر گرفتن موارد اضافی، یک «قالب 1200 کیلوگرمی» را به یک بار کشوی واقعی 1400 کیلوگرم می‌رساند.
• سخت افزار هیدرولیک و خنک کننده چسبیده باقی مانده است: امکاناتی که قالب‌ها را با سیلندرهای هیدرولیک، منیفولدهای خنک‌کننده یا کنترل‌کننده‌های راه‌انداز داغ ذخیره می‌کنند - یک روش معمول که زمان اتصال مجدد نگرانی اصلی است - وزن سخت‌افزاری را روی کشو حمل می‌کنند. یک کنترلر و مجموعه منیفولد داغ می تواند 80 تا 150 کیلوگرم به یک قالب تزریقی با اندازه متوسط ​​اضافه کند.
• آلودگی انباشته شده: در عملیات دایکاست، قالب‌هایی که بدون تمیز کردن ذخیره می‌شوند، بقایای عامل رهاسازی، فلاش آلومینیومی و رسوبات اکسیدی را جمع می‌کنند که در طول ماه‌ها ذخیره‌سازی، جرم قابل اندازه‌گیری را به مجموعه‌های قالب بزرگ اضافه می‌کنند. این به ندرت در برنامه ریزی ذخیره سازی در نظر گرفته می شود.
• خود وزن کشو: خود پلت فرم کشو - که معمولاً از ورق فولادی 6 تا 12 میلی متری با دنده های تقویت کننده ساخته می شود - می تواند 150 تا 400 کیلوگرم برای کشویی که ابعاد آن برای حمل قالب 3000 کیلوگرمی باشد، وزن داشته باشد. این بار بدون توجه به اینکه کشو اشغال شده باشد، همیشه توسط ساختار قفسه حمل می شود.

یک روش طراحی قابل اعتماد این است که هنگام تعیین ظرفیت کشو، یک ضریب 1.25× برای وزن اسمی قالب اعمال شود و به جای حداکثر، آن را به عنوان حداقل بار کاری در نظر بگیریم. ذخیره سازی ما وظیفه سنگین است قفسه های قالب کشو در بار کاری اعلام شده خود با فاکتورهای ایمنی کامل اعمال شده رتبه بندی و آزمایش می شوند - در نظر گرفتن شرایط بارگذاری در دنیای واقعی که ارقام وزن اسمی قالب معمولاً از دست می دهند.

طراحی سطح سکوی کشو و تأثیر آن بر شرایط قالب در طول ذخیره سازی

پیکربندی سطح یک کشو قفسه قالب به ندرت در گفتگوهای خرید مورد بحث قرار می گیرد، اما تأثیر مستقیمی بر شرایط قالب در طول ذخیره سازی، سهولت کار و زمان مورد نیاز برای بازیابی و آماده سازی قالب دارد. یک صفحه فولادی مسطح - رایج ترین سطح کشو - برای ساخت ساده است و به طور کلی قابلیت دارد، اما سطح بهینه برای هر نوع قالب یا مدت زمان نگهداری نیست.

سطوح صفحه تخت

صفحه تخت با پوشش کامل حداکثر سطح تماس را فراهم می کند و برای قالب هایی با سطوح پایه صاف و ماشین کاری شده مناسب است. مسئله اصلی مشخصات، تحمل صافی سطح است: یک صفحه کشو که بیش از 3 تا 5 میلی متر تحت بار کامل منحرف می شود، شرایط پشتیبانی ناهمواری ایجاد می کند که می تواند در صفحات پایه قالب که برای بارگذاری سه نقطه طراحی نشده اند، استرس ایجاد کند. دنده ها باید جهت به حداقل رساندن انحراف وسط دهانه در زیر ردپای قالب باشند، که مستلزم دانستن مکان مرکز جرم قالب نسبت به کشو است، نه فقط وزن کل آن.

سطوح توری یا توری

سطوح تخته‌ای فولادی یا میله‌ای اجازه می‌دهند که مایع خنک‌کننده، مایع برش و بقایای رهاسازی قالب به جای جمع شدن روی سطح سکو، از کشو خارج شوند. این به ویژه در تأسیساتی که قالب ها بدون تمیز کردن کامل وارد انبار می شوند بسیار ارزشمند است. معاوضه ساختاری این است که بارهای متمرکز از قالب‌های با ردپای کوچک به جای توزیع در یک صفحه، روی میله‌های جداگانه قرار می‌گیرند، تنش موضعی را در نقاط تماس افزایش می‌دهد و اگر سطح میله خیلی درشت باشد، سطوح نرم قالب را بالقوه نشان می‌دهد.

ویژگی های مکان یابی سفارشی

برای امکاناتی که قالب‌های دقیق با ارزش بالا با نیازهای ابعادی دقیق را ذخیره می‌کنند، کشوها را می‌توان با بلوک‌های مکان‌یابی ماشینکاری شده یا بلوک‌های V قابل تنظیم که قالب را در جهتی مشخص ثبت می‌کنند، نصب کرد. این از جابجایی قالب در طول کشو کشو جلوگیری می‌کند - یک خطر واقعی با قالب‌های سنگین روی صفحات صاف صاف - و تضمین می‌کند که تجهیزات بالابر می‌توانند به طور مداوم نقاط بالابر قالب را بدون تغییر موقعیت درگیر کنند. هزینه ساخت اضافی مکان یابی ویژگی ها معمولاً در سال اول از طریق کاهش زمان جابجایی و حذف بازرسی مجدد پس از جابجایی ناشی از ذخیره سازی بازیابی می شود.

افزونگی ساختاری در قفسه‌های قالب کشو سنگین: طراحی برای رویدادهای خرابی کشو

یک کشوی کاملاً کشیده که قالب 3000 کیلوگرمی را حمل می کند، یکی از بالاترین نیازهای بار موضعی را در هر سیستم ذخیره سازی انبار نشان می دهد. ممان کانتیلهور ایجاد شده توسط امتداد کامل - حاصل وزن قالب و فاصله امتدادی از سطح جلوی قفسه - باید به طور کامل توسط سیستم راهنمای کشو مقاومت کرده و از طریق ساختار نصب اسلاید به قاب قفسه منتقل شود. اگر این مسیر بار به دلیل خرابی راهنما، برش پیچ نصب یا ترک جوش قطع شود، پیامد آن نزول ناگهانی کنترل نشده وزن کامل کشو است.

سیستم های رک طراحی شده بدون افزونگی ساختاری بر یکپارچگی یک مسیر بار تکی از طریق مکانیسم توسعه تکیه می کنند. اضافه کردن افزونگی به معنای ایجاد عناصر پشتیبانی ثانویه است که فقط در یک رویداد خرابی درگیر هستند و از افت فاجعه‌بار بدون فعال بودن در شرایط عملیاتی عادی جلوگیری می‌کند. عملی ترین اقدامات اضافی مورد استفاده در طراحی قفسه قالب از نوع کشوهای سنگین عبارتند از:

• میله های ایمنی ضد سقوط: میله‌های فولادی سخت شده در زیر سکوی کشو در نقطه امتداد میانی نصب شده‌اند که اگر کشو بیش از 10 تا 15 میلی‌متر از ارتفاع حرکت معمولی خود پایین بیاید، براکت‌های گیرنده بریده بر روی ستون قفسه را درگیر می‌کنند. اینها غیرفعال هستند - در حالت عادی هیچ اصطکاکی ایجاد نمی کنند - اما در عرض چند میلی متر از افت اولیه نزول کشو را متوقف می کنند.
• سیستم های موازی دو لغزشی: به جای یک جفت اسلاید در هر طرف کشو، دو واحد اسلاید در هر طرف به صورت عمودی روی هم چیده شده‌اند، با جفت پایینی که در شرایط عادی بار صفر را حمل می‌کند، اما در صورت خرابی اسلایدهای بالایی، یک مسیر بار جایگزین کاملاً رتبه‌بندی شده را فراهم می‌کند. این هزینه مواد اسلاید را دوبرابر می کند اما شکست تک نقطه ای را در مکانیسم گسترش حذف می کند.
• حرکت کشو در دو انتها متوقف می شود: استاپ‌های مکانیکی مثبت از امتداد بیش‌ازحد فراتر از مسافت طراحی شده جلوگیری می‌کند و از عقب راندن کشو از موقعیت بسته‌اش به پشت قاب قفسه جلوگیری می‌کند. اینها اساسی اما ضروری هستند - گسترش فراتر از مسافت سفر نامی، مرکز جرم قالب را به خارج از پوشش کنسول طراحی منتقل می کند، و به سرعت بار لحظه ای را در سیستم راهنما چند برابر می کند.

مشخص کردن ویژگی‌های افزونگی هزینه را افزایش می‌دهد - معمولاً 12 تا 18٪ به هزینه مکانیزم کشو - اما این مبنای مقایسه مناسب است، نه هزینه کل قفسه. در برابر مسئولیت و اختلال عملیاتی یک رویداد ریزش قالب شامل ابزارسازی به ارزش صدها هزار یوان، توجیه سرمایه گذاری مهندسی ساده است.

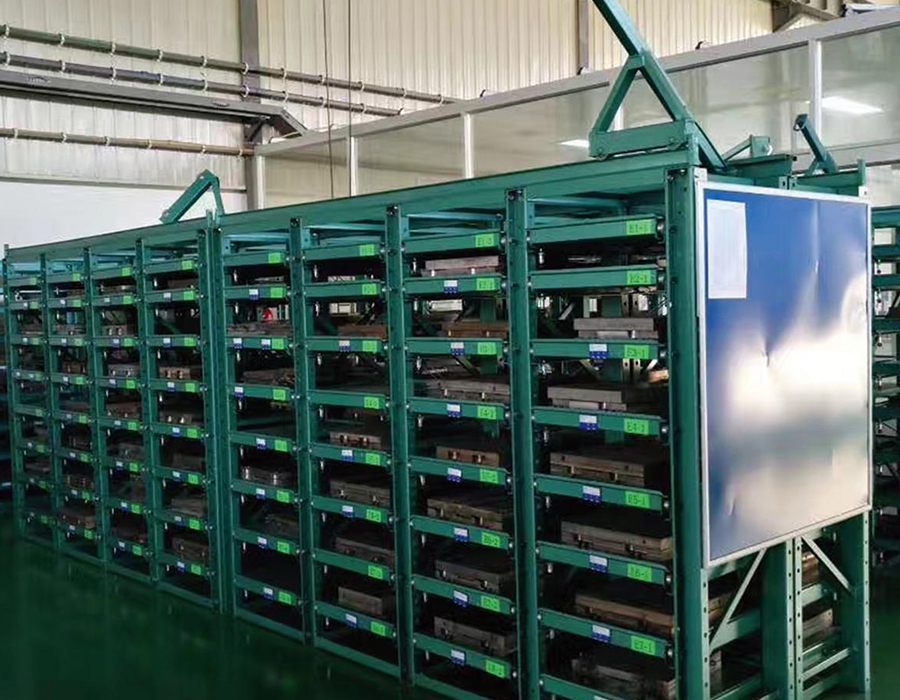

ادغام سیستم‌های شناسایی قالب با طرح‌بندی قفسه‌های کشویی

شناسایی قالب و کارایی بازیابی یک گلوگاه عملیاتی مکرر در تأسیساتی است که بیش از 30 تا 50 قالب را ذخیره می کنند، حتی زمانی که سیستم ذخیره سازی فیزیکی به خوبی طراحی شده باشد. مزیت ذاتی قفسه قالب کشو - اینکه هر قالب کشوی اختصاصی خود را اشغال می کند که می توان آن را به طور جداگانه استخراج و بازرسی کرد - تنها زمانی به طور کامل متوجه می شود که سیستم شناسایی اجازه دهد کشو صحیح بدون باز کردن چند کشو متوالی قرار گیرد.

برچسب‌گذاری فیزیکی خط پایه است: یک نگهدارنده برچسب که در جلوی هر کشو نصب شده است، وقتی به سمت راهرو قفسه نزدیک می‌شوید قابل مشاهده است. شرط عملی این است که برچسب ها باید در محیط اتاق قالب خوانا باقی بمانند - غبار روغن، رطوبت و ضربه های گاه به گاه باعث می شود که برچسب های کاغذی در نگهدارنده های پلاستیکی پس از شش تا دوازده ماه غیرقابل اعتماد باشند. برچسب‌های حکاکی شده از جنس استنلس استیل یا صفحات آلومینیومی آنودایز شده با محتوای مشخص شده با لیزر، مشخصات مناسب برای محیط‌هایی با قرار گرفتن در معرض خنک‌کننده معمولی یا عامل رهاکننده هستند.

ادغام RFID در سطح کشو به طور فزاینده ای در تاسیسات مدیریت قالب ها با چرخه های تولید کوتاه و تغییرات مکرر مورد استفاده قرار می گیرد. یک برچسب RFID تعبیه شده یا متصل به صفحه جلویی کشو توسط یک آنتن ثابت در صفحه راهروی قفسه یا یک خواننده دستی خوانده می شود و محل فیزیکی کشو را بدون اسکن دستی به پایگاه داده مدیریت قالب متصل می کند. شرط کلیدی یکپارچه سازی این است که موقعیت تگ RFID باید در تمام کشوهای سیستم ثابت بماند - تغییر بیش از 20 تا 30 میلی متر از مرکز منطقه خواندن آنتن، قابلیت اطمینان خواندن را در محیط های فلزی بالا که در آن انعکاس سیگنال در حال حاضر یک چالش است، کاهش می دهد. با قابلیت‌های تحقیق و توسعه داخلی و ساخت کشوهای قابل تنظیم، می‌توانیم جلوی کشوهای سازگار با RFID را با جیب‌های برچسب استاندارد شده به‌عنوان گزینه‌ای یکپارچه در کارخانه به‌جای بازسازی مزرعه طراحی کنیم.

سیستم‌های بارکد و کد QR حد وسط را اشغال می‌کنند - هزینه زیرساخت کمتری نسبت به RFID و بادوام‌تر از برچسب‌های کاغذی هنگام چاپ بر روی استوک پلی‌استر با پشتی فلزی با جوهر پایدار در برابر UV. یک اسکنر دستی متصل به یک تبلت یا پایانه WMS تلفن همراه، امکان تأیید موقعیت مکانی را قبل از گسترش کشو فراهم می‌کند و خطر بازیابی قالب اشتباه را در تأسیساتی که در آن چندین مجموعه ابزار با ظاهر مشابه ذخیره می‌شود، کاهش می‌دهد.

مدیریت بار کف هنگام نصب سیستم های قفسه قالب با ظرفیت بالا

سیستم‌های قفسه‌های قالب کشویی، به‌ویژه آن‌هایی که برای لایه‌های مختلف قالب‌های سنگین پیکربندی شده‌اند، غلظت‌های بار کف را تولید می‌کنند که اغلب بیش از آنچه که دال‌های کف انبار استاندارد می‌توانند بدون مداخله مهندسی تحمل کنند، تولید می‌کنند. یک قفسه قالب دو طبقه که قالب‌های 3000 کیلوگرمی را در هر یک از شش کشو در هر محفظه ذخیره می‌کند، بار کل بالقوه 36000 کیلوگرم را حمل می‌کند - بدون احتساب وزن ساختار قفسه - که در چهار ردپای صفحه پایه توزیع شده است. اگر صفحات پایه کوچک و دال بتنی نازک باشد، فشار کف زیر هر صفحه پایه می تواند از 80 تا 100 تن در متر مربع بیشتر شود.

اولین گام در هر فرآیند برنامه ریزی نصب قفسه قالب، دریافت گواهینامه بار کف توسط مهندس سازه برای منطقه نصب است - نه مشخصات ظرفیت طبقه عمومی ساختمان، که معمولاً یک بار اسمی توزیع شده یکنواخت است که رفتار بار نقطه ای را منعکس نمی کند. بارهای نقطه ای زیر صفحات پایه قفسه از بارهای توزیع شده از نظر تنش برشی پانچ در دال رفتار متفاوتی دارند و طبقات انبارهای قدیمی که برای 5 تن در هر متر مربع بار توزیع شده طراحی شده اند ممکن است در معرض شکست پانچ تحت یک بار صفحه پایه متمرکز 20 تن باشد حتی اگر وزن کل توزیع شده باشد.

در جایی که ظرفیت کف حاشیه ای است، راه حل های عملی عبارتند از:

• افزایش سطح صفحه پایه: بزرگ کردن صفحه پایه بار ستون را در سطح بیشتری پخش می کند و به طور مستقیم فشار کف را در زیر صفحه کاهش می دهد. یک صفحه پایه 200 میلی متری 200 میلی متری را می توان به 400 میلی متر × 400 میلی متر افزایش داد - سطح تماس را چهار برابر می کند و فشار حداکثر کف را تا 75٪ بدون تغییر در ساختار قفسه بالا کاهش می دهد.
• صفحات توزیع بار فولادی: صفحات فولادی جوش داده شده با ضخامت 20 تا 30 میلی متر، بزرگتر از صفحه پایه قفسه و قرار داده شده در زیر آن، بار ستون را در دال کف در منطقه وسیع تری پخش می کند. اینها به ویژه در جایی که دال حاوی آرماتور در عمقی است که مقاومت پانچ خوبی را ایجاد می کند اما در جایی که لایه سطحی بتن نازک است مؤثر است.
• توزیع مجدد طرح بندی قفسه: جابجایی جایگاه‌های قفسه‌ای به‌گونه‌ای که هیچ دو جایگاه با بار بالا در یک صفحه دال مشترک نباشند - که توسط درزهای انبساط از هم جدا شده‌اند - از بارگذاری تجمعی در یک دهانه ساختاری جلوگیری می‌کند. این امر مستلزم هماهنگی بین طراحی چیدمان قفسه و نقشه ساختاری دال کف است که همیشه برای ساختمان های قدیمی در دسترس نیست.

جلوگیری از زنگ زدگی قالب در طول ذخیره سازی طولانی: طراحی قفسه چه کاری می تواند انجام دهد و چه کاری نمی تواند انجام دهد

خوردگی سطوح قالب در طول ذخیره سازی یکی از پرهزینه ترین و قابل پیشگیری ترین اشکال آسیب ابزار در تاسیسات تولیدی است، با این حال اغلب به جای اینکه به عنوان یک مشکل محیط ذخیره سازی مورد بررسی قرار گیرد، صرفاً به کاربرد ناکافی بازدارنده خوردگی نسبت داده می شود. طراحی قفسه قالب کشویی بر ریزمحیط اطراف قالب‌های ذخیره‌شده تأثیر می‌گذارد، به گونه‌ای که اکسیداسیون سطح را تسریع می‌کند یا به تأخیر می‌اندازد، مستقل از هر ترکیب بازدارنده زنگ‌زدگی که قبل از ذخیره‌سازی روی سطح قالب اعمال می‌شود.

چگالش عامل اصلی خوردگی در اکثر محیط های ذخیره سازی قالب است. قالب هایی با جرم حرارتی بزرگ - به ویژه ابزارهای ریخته گری بزرگ که پس از چرخه های تولید گرم ذخیره می شوند - به آرامی خنک می شوند و با کاهش دمای سطح از نقطه شبنم هوای محیط عبور می کنند. اگر هوای اطراف قالب در یک کشو بسته یا نیمه بسته گردش خون محدودی داشته باشد، رطوبت روی سطح قالب متراکم می شود و برای مدت طولانی در تماس باقی می ماند. طرح‌های قفسه با محفظه‌های کشو محصور - پانل‌های جانبی جامد و روکش‌های بالایی - حباب‌های هوای راکد ایجاد می‌کنند که این اثر را در مقایسه با قفسه‌های قاب باز که امکان گردش هوای محیط اطراف قالب‌های ذخیره‌شده را فراهم می‌کنند، بدتر می‌کند.

ویژگی های طراحی عملی که خطر خوردگی را در انبارهای قالب کشو کاهش می دهد عبارتند از:

• پانل های جانبی کشو سوراخ دار: به جای پانل های فولادی جامد بین طبقات کشوهای مجاور، پانل های سوراخ دار اجازه حرکت هوا را در سراسر سطح قالب بدون ایجاد کشش کامل یک قاب باز می دهند. این یک مصالحه مفید بین حفاظت از آلودگی و تجمع رطوبت فراهم می کند.
• نقاط نصب خشک کن: گیره‌ها یا سینی‌های یکپارچه در داخل محفظه کشو، برای نگهداری بسته‌های سیلیکاژل یا کارتریج‌های خشک‌کننده غربال مولکولی در نزدیکی سطح قالب بدون دخالت در بارگذاری و بازیابی قالب. این یک افزودنی کم هزینه در مرحله ساخت است، اما به سختی قابل بازسازی است.
• مسیرهای زهکشی در کف کشو: سوراخ‌های کوچک یا شکاف‌های زهکشی در سکوی کشو از تجمع میعانات یا روان آب خنک‌کننده در زیر قالب جلوگیری می‌کند، که هم خطر خوردگی و هم یک نگرانی بهداشتی در تأسیسات نگهداری قالب در تماس با غذا است.

چیزی که طراحی قفسه نمی تواند آن را جبران کند، درمان ناکافی سطح قبل از ذخیره سازی است. بسته بندی فیلم بازدارنده خوردگی فاز بخار (VCI)، روغن ضد زنگ که بر روی تمام سطوح رنگ نشده اعمال می شود، و محافظ خط جداکننده مهر و موم شده، دفاع اولیه در برابر خوردگی قالب در انبار است. سهم قفسه در ایجاد شرایطی است که آن درمان‌ها بتوانند به طور مؤثر عمل کنند - که به معنای به حداقل رساندن تراکم، آلودگی و زمان تماس با رطوبت جمع‌شده است به جای اینکه به سادگی یک کف خشک برای قالب بنشیند.

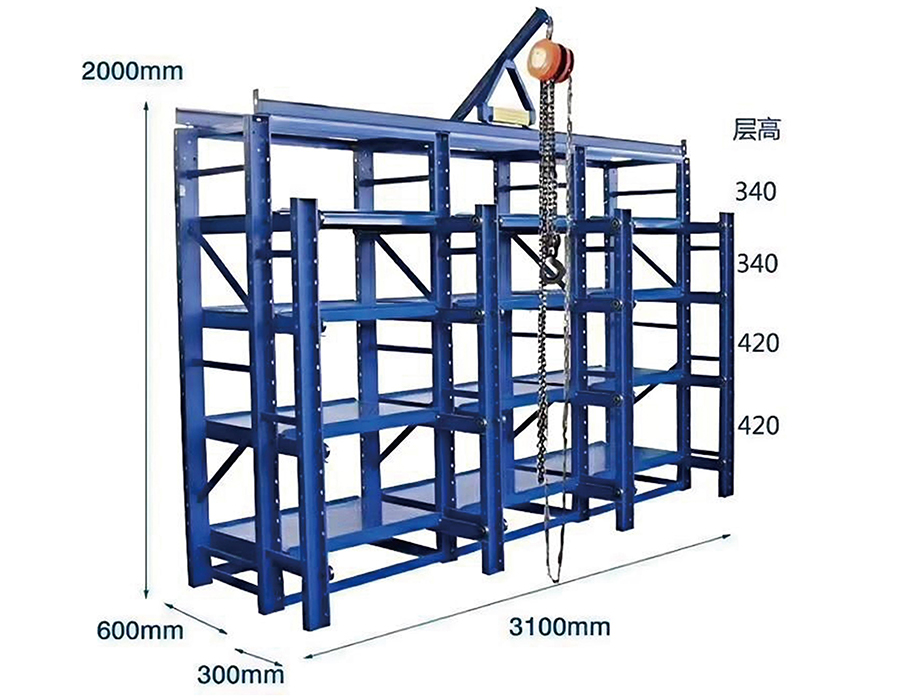

تعیین فاصله سفر در کشو نسبت به ردپای قالب و تجهیزات جابجایی

سفر گسترش کشو یک پارامتر مشخصه است که اغلب بر روی یک عدد گرد - 600 میلی متر، 800 میلی متر، یا امتداد کامل - تنظیم می شود، بدون آنالیز سیستماتیک فاصله سفر واقعی مورد نیاز برای بلند کردن و جابجایی ایمن قالب در یک مرکز خاص. مسافت کمتر مشخص شده یک منبع رایج دشواری حمل و نقل و خطر آسیب است. فاصله سفر بیش از حد مشخص شده باعث افزایش گشتاور کنسولی در سیستم راهنما می شود و ممکن است از ظرفیت ساختاری قفسه برای وزن قالب معین فراتر رود.

حداقل مسافت مورد نیاز برای سفر در کشو با توجه به هندسه قالب، نوع تجهیزات بالابر مورد استفاده و فضای خالی موجود در جلوی قفسه تعیین می شود. محاسبات حاکم شامل سه متغیر است:

• نیاز رویکرد قلاب یا چنگال تجهیزات بالابر: قلاب جرثقیل سقفی و تیر بالابر نیاز به دسترسی عمودی واضح بالای نقاط بالابر قالب دارند که باید توسط ساختار قفسه بالای کشوی باز مانع از آن نشود. فاصله افقی از سطح قفسه تا مرکز جرم قالب، در فاصله سفر مورد نیاز، تعیین می‌کند که آیا قلاب جرثقیل می‌تواند مستقیماً روی نقطه بالابر قرار گیرد بدون اینکه زنجیره قلاب یا سیم ساختار قفسه بالایی را رسوب کند یا خیر. برای جرثقیل هایی با تیرهای بالابر با طول ثابت، این محاسبه ساده است. برای بالابرهای تسمه انعطاف پذیر، زاویه بند در فاصله امتدادی مورد نیاز باید در برابر حداقل زاویه کار زنجیر بررسی شود.
• عمق ردپای قالب در جهت گسترش: قالبی که در جهت حرکت کشو 900 میلی‌متر عمق دارد، نیاز دارد که کشو بیشتر از قالب با عمق 600 میلی‌متر امتداد داشته باشد، قبل از اینکه سطح جلوی قالب ستون قفسه را پاک کند، و امکان نزدیک شدن جانبی برای اتصال زنجیر به چشم‌های بالابر جلویی را فراهم کند. مسیر مورد نیاز تقریباً این است: ستون قفسه رو به رو لبه قالب کشو عمق 150-200 میلی متر فاصله نزدیک.
• عمق راهرو جلوی قفسه: وقتی کشو باز است، فاصله کشو به عمق راهرو اشغال شده اضافه می کند. در تأسیساتی که راهرو قفسه به عنوان مسیر سفر برای تجهیزات دیگر نیز استفاده می شود، کشو کاملاً کشیده نباید مانع از ترافیک متقابل یا ایجاد خطر سفر شود. این ممکن است حداکثر حد گسترش را تحمیل کند که با حداقل الزامات فاصله بلند کردن در تضاد باشد، در این صورت عرض راهرو یا موقعیت قفسه باید قبل از نصب مجدداً بررسی شود.

یک رویکرد سیستماتیک این است که یک نقشه مقیاس‌بندی شده از کشو کاملاً کشیده با قالب در موقعیت خود تهیه کنید، هندسه رویکرد قلاب جرثقیل و مرز راهرو را روی آن قرار دهید و تأیید کنید که فاصله‌های بالابر و الزامات خروج از راهرو هر دو در مسافت سفر انتخابی برآورده شده‌اند. این تمرین طراحی کمتر از یک ساعت طول می کشد و شایع ترین شکایت پس از نصب در مورد قفسه های قالب کشو را حذف می کند - اینکه کشو به اندازه کافی برای درگیری ایمن جرثقیل با ابزار گسترش نمی یابد.
