چگونه گیج قاب عمودی و شکل نمایه رتبه‌بندی بار در دنیای واقعی را تعیین می‌کند

رتبه بار چاپ شده بر روی برگه مشخصات قفسه پالت صنعتی سنگین یک ویژگی مواد ثابت نیست - این یک مقدار محاسبه شده است که از تعامل بین درجه فولاد، ضخامت مقطع (گیج)، هندسه پروفیل و ارتفاع ستون بدون مهاربندی به دست می‌آید. دو قفسه با درجه فولادی یکسان و ظرفیت مشخص شده در صورت متفاوت بودن پروفیل های عمودی آنها می توانند تحت بار بسیار متفاوت رفتار کنند. این تمایز در هنگام ارزیابی قیمت‌های عرضه‌کننده که فقط یک عدد ظرفیت را بدون مشخص کردن مقطع ذکر می‌کنند، اهمیت زیادی دارد.

پروفیل های عمودی ستون در سیستم قفسه بندی پالت سنگین s ها معمولاً به صورت رول به بخش های باز یا نیمه بسته تبدیل می شوند - رایج ترین آنها کانال C، بخش I و پروفیل های قطره ای یا ستونی جعبه ای است که در برنامه های کاربردی با ارتفاع بالا استفاده می شود. ساخت کانال های C باز مقرون به صرفه و ساده هستند، اما شعاع چرخش کمتری در اطراف محور ضعیف دارند، و با افزایش ارتفاع، آنها را در برابر کمانش جانبی تحت فشار محوری حساس تر می کند. ستون‌های جعبه بسته یا نیمه بسته، مواد را دورتر از محور خنثی در هر دو جهت توزیع می‌کنند و به طور قابل توجهی مقاومت در برابر کمانش را بهبود می‌بخشند - به همین دلیل است که تقریباً در تمام قفسه‌های بالای 10 متر از پروفیل‌های بسته یا دیواره‌های سنگین استفاده می‌شود.

کاهش گیج یک روش رایج کاهش هزینه است که تشخیص آن بدون اندازه گیری دشوار است. یک قائم اسمی 2.0 میلی متری که در ضخامت واقعی 1.7 میلی متر تولید می شود، تقریباً 15٪ از سطح مقطع خود را از دست می دهد و سهم نامتناسب بیشتری از ممان اینرسی خود را از دست می دهد. نتیجه عملی قفسه ای است که ظرفیت بار اعلام شده را در شرایط آزمایش آزمایشگاهی ایده آل برآورده می کند، اما حاشیه های ایمنی را تحت بارگذاری خارج از مرکز، ضربه یا نیروهای دینامیکی ناشی از عملیات لیفتراک در دنیای واقعی کاهش می دهد. خریداران باید حداقل تلورانس سنج را در قراردادهای تدارکاتی مشخص کنند و در کنار گزارش‌های بازرسی ابعادی، گواهی‌های مواد را درخواست کنند.

منطق مهندسی پشت محدودیت های انحراف پرتو در کاربردهای سنگین

انحراف پرتو در قفسه بندی پالت بارگذاری شده صرفاً یک نگرانی زیبایی شناختی نیست - یک سیگنال ساختاری با پیامدهای مستقیم برای توزیع مجدد بار و یکپارچگی اتصال دهنده است. استانداردهای صنعتی، از جمله کد قفسه‌بندی FEM 10.2.02 و GB/T 25820 چین، مشخص می‌کنند که انحراف پرتو افقی تحت بار نامی کامل نباید از دهانه/200 به‌عنوان حد قابلیت سرویس‌دهی تجاوز کند. برای یک دهانه پرتو استاندارد 2700 میلی‌متری، این معادل حداکثر انحراف در وسط دهانه 13.5 میلی‌متر است. فراتر از این حد، خرابی فوری را تضمین نمی کند، اما نشان می دهد که تیر در لبه پوشش طراحی خود کار می کند.

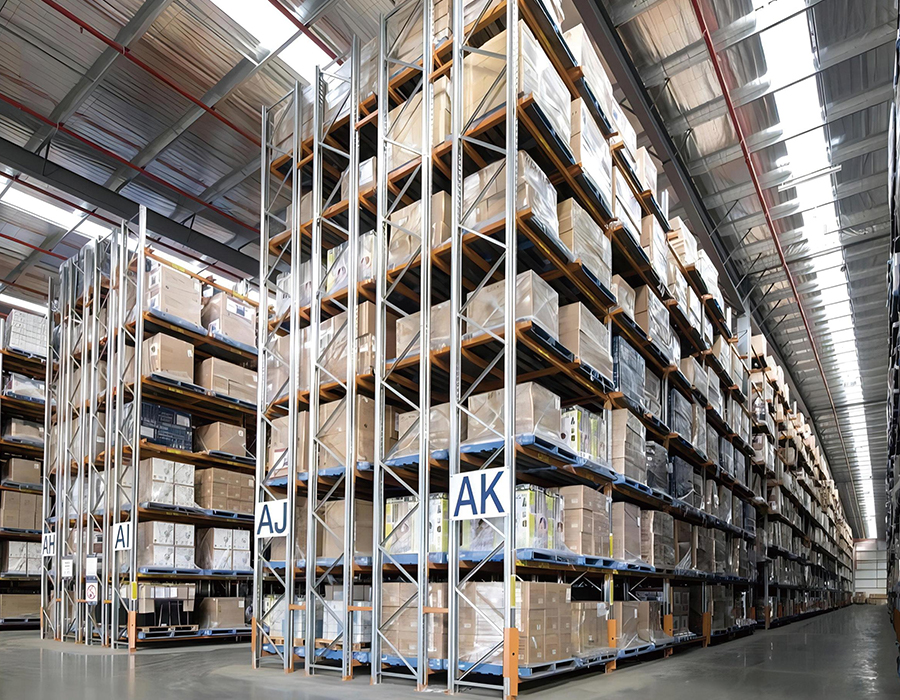

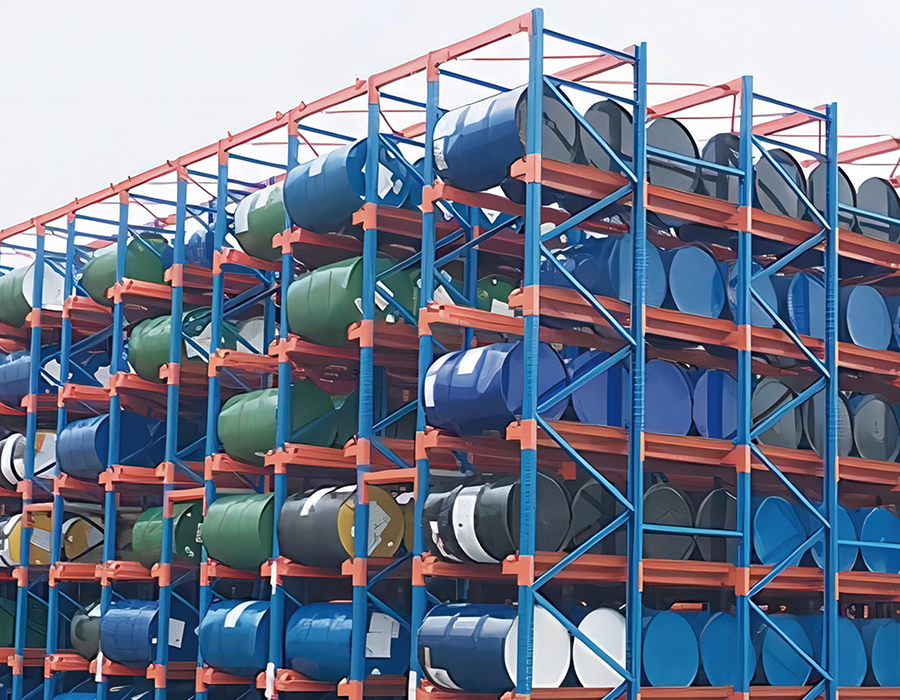

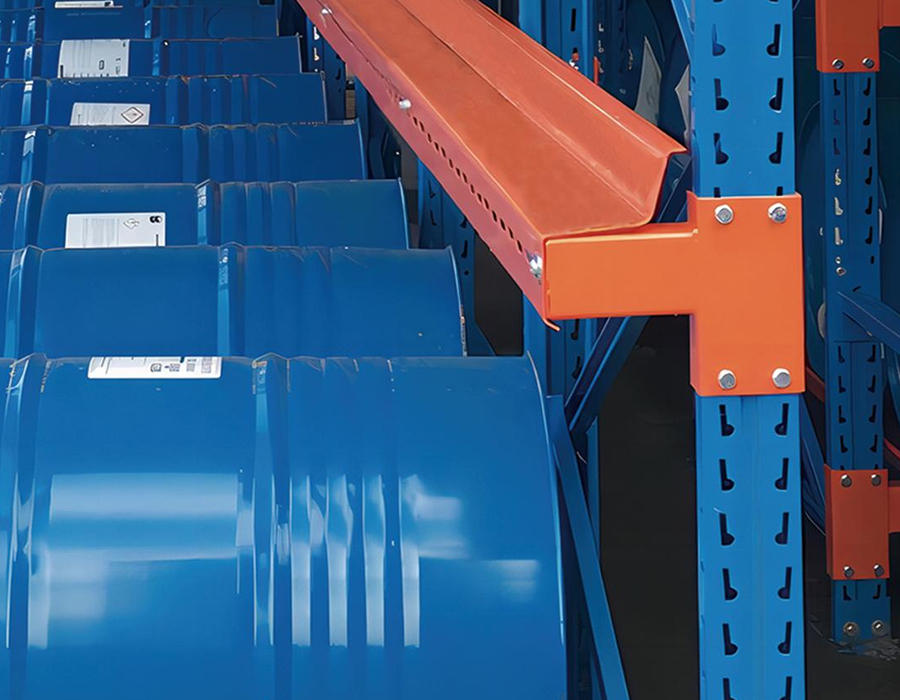

آنچه از نظر ساختاری هنگام انحراف بیش از حد پرتوها اتفاق می افتد اغلب به اشتباه درک می شود. خطر اصلی شکستگی تیر نیست، بلکه شل شدن تدریجی اتصال دهنده تیر به قائم تحت سیکل های بارگیری و تخلیه مکرر است. اکثر سیستم‌های قفسه‌بندی پالت‌های سنگین از یک رابط قفل ایمنی قلاب‌دار استفاده می‌کنند که در آن زبانه پرتو یک شکاف پانچ در ستون عمودی را درگیر می‌کند. هنگامی که پرتوها به طور مکرر تحت قرار دادن پالت دینامیکی منحرف می شوند و بازیابی می شوند، کانکتور حرکت میکرو را در نقطه درگیری تجربه می کند. با گذشت زمان، این کار فولاد را در نوک قلاب سخت می کند و در نهایت باعث ترک خوردن زبانه یا تغییر شکل شکاف می شود که مقاومت در برابر بیرون کشیدن کانکتور را بسیار کمتر از مقدار نامی آن کاهش می دهد.

رویکرد اصلاحی همیشه افزایش عمق پرتو نیست. گاهی اوقات راه حل کارآمدتر کاهش عرض دهانه است - گام برداشتن از 2700 میلی متر به 2400 میلی متر به طور چشمگیری حداکثر گشتاور خمشی و انحراف را بدون افزایش وزن فولاد به طور متناسب کاهش می دهد. ما قفسه های پالت صنعتی سنگین با نسبت‌های دهانه به عمق تأیید شده در برابر محاسبات انحراف واقعی، نه فقط جداول بار استاتیک، طراحی شده‌اند، و تضمین می‌کنند که یکپارچگی اتصال طولانی‌مدت در طول عمر کامل سیستم حفظ می‌شود.

Overhang پالت و تأثیر آن بر توزیع بار پرتو

محاسبات استاندارد بار قفسه‌بندی پالت فرض می‌کند که بارهای پالت بر روی تیرهایی متمرکز شده‌اند که پالت کاملاً بین دو ریل تیر قرار دارد. در عمل، پالت‌ها غالباً از وجه تیر آویزان می‌شوند، به‌طور نامتقارن بین ریل‌ها قرار می‌گیرند، یا به‌طوری که رشته‌های آن‌ها به‌جای عمود بر هم موازی با تیر قرار می‌گیرند. هر یک از این انحرافات خروج از مرکز بار را معرفی می کند که جداول ظرفیت استاندارد آنها را در نظر نمی گیرد، اما به طور معمول در انبارهای با توان بالا رخ می دهد.

هنگامی که یک پالت به اندازه 100 تا 150 میلی‌متر از سطح تیر جلویی بالا می‌آید - که با پالت‌های GMA در عرض‌های باریک‌تر معمول است - نقطه بار مؤثر به سمت صفحه قاب قائم جابه‌جا می‌شود. این یک لحظه انحرافی را در تیر جلو ایجاد می کند که رابط باید علاوه بر بار برشی عمودی خود در برابر آن مقاومت کند. تقاضای ترکیبی می‌تواند در بارهای بسیار کمتر از ظرفیت پالت اعلام شده تیر، از مقاومت خروجی نامی کانکتور فراتر رود. همین اثر زمانی اتفاق می‌افتد که پالت‌ها با ریسمان‌های موازی با تیرها قرار می‌گیرند و به جای تماس سطحی توزیع شده در پایه کامل پالت، دو بار خط متمرکز ایجاد می‌کنند.

یک کاهش عملی مورد استفاده در سیستم‌های قفسه‌بندی پالت‌های سنگین که پالت‌های نامنظم را مدیریت می‌کنند، نصب میله‌های پشتیبانی پالت است - اعضای متقاطع که عمود بر تیرها در نقطه میانی خلیج قرار می‌گیرند. این میله‌ها نقطه تماس سومی را برای پالت‌ها ایجاد می‌کنند که بارگذاری نقطه را به بارگذاری توزیع شده تبدیل می‌کند و انحراف تیر را تا 40 درصد برای وزن پالت یکسان کاهش می‌دهد. آنها همچنین از افتادن پالت ها بین تیرها در صورت خرابی اتصال دهنده تیر جلوگیری می کنند و یک عملکرد ایمنی ثانویه معنی دار را اضافه می کنند.

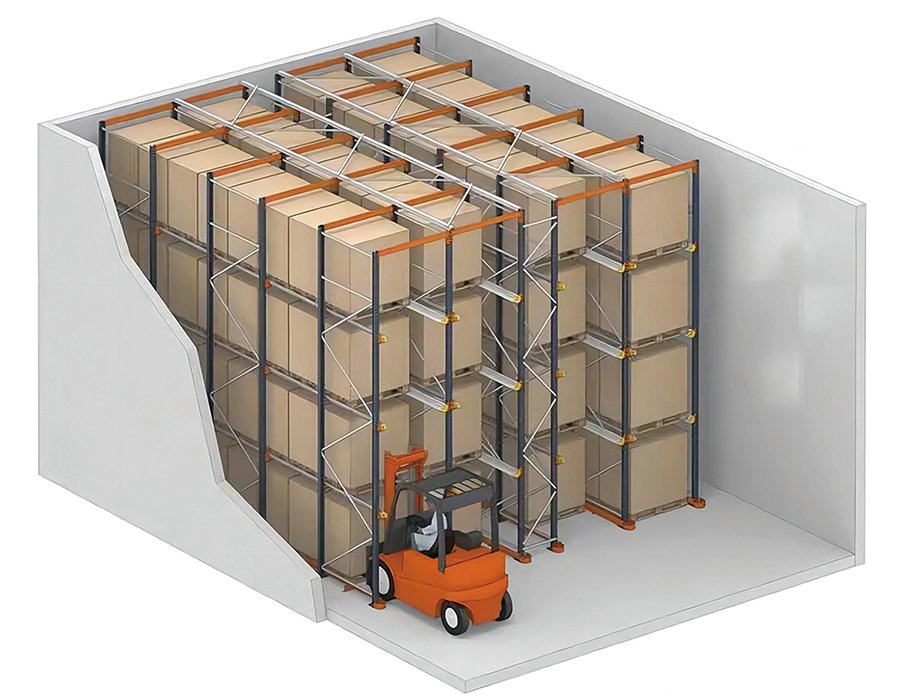

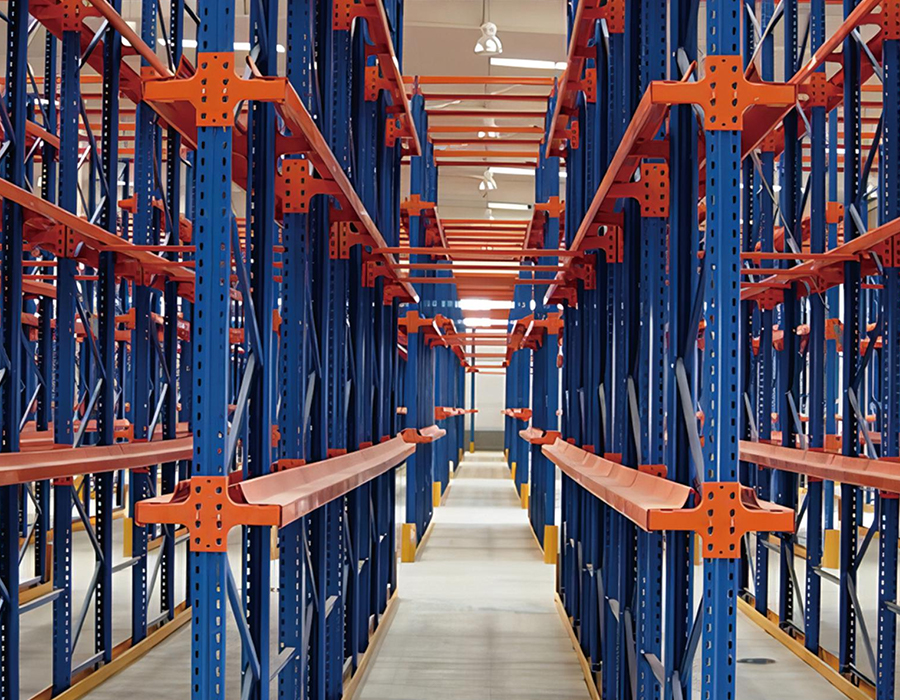

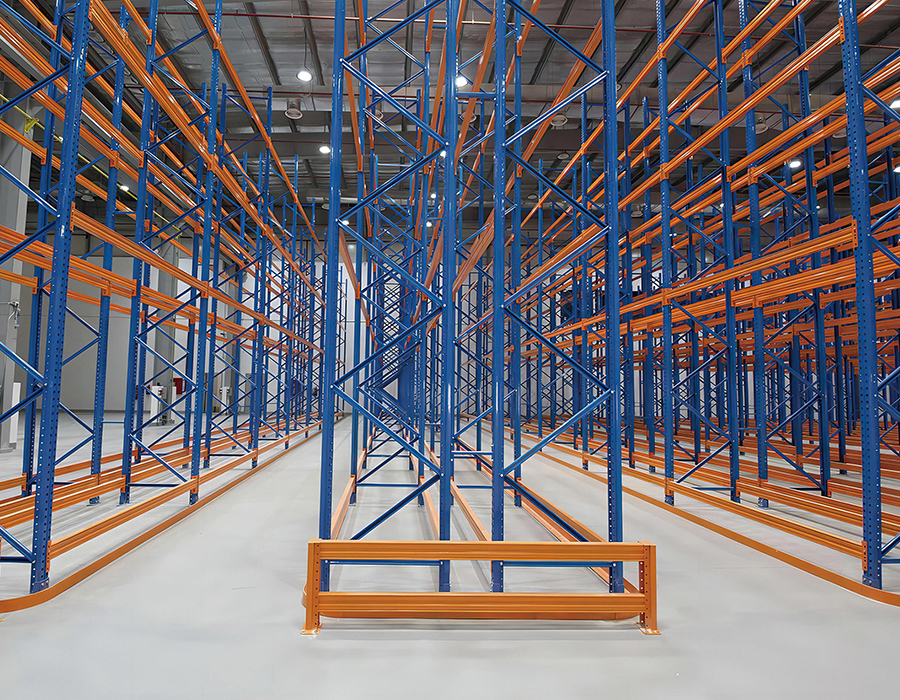

مقایسه عرض قاب های عمودی: زمانی که قاب های عمیق تر ارزش هزینه را دارند

عمق قاب عمودی - ابعادی که از جلو به عقب بین دو ستون عمودی که یک قاب را تشکیل می‌دهند اندازه‌گیری می‌شود - اغلب در حداقل لازم برای تحمل بار اعلام‌شده مشخص می‌شود، که برای قفسه‌بندی انتخابی تک عمقی استاندارد معمولاً 800 میلی‌متر یا 1000 میلی‌متر است. با این حال، عمق قاب تأثیر مستقیم و قابل توجهی بر پایداری سیستم قفسه بندی در برابر نیروهای واژگونی دارد و انتخاب حداقل عمق در همه کاربردها یک اقتصاد کاذب در محیط های سنگین است.

در سیستم‌های قفسه‌بندی پالت‌های سنگین بالای 10 متر، نسبت باریکی قائم - ارتفاع آن تقسیم بر حداقل شعاع چرخش آن - به جای بار محوری به تنهایی، به پارامتر طراحی حاکم تبدیل می‌شود. قاب های عمیق تر به طور ذاتی قائم را در فاصله افقی طولانی تری از خط مرکزی ستون مهار می کنند، که شعاع چرخش موثر مجموعه قاب را افزایش می دهد و بار بحرانی کمانش را افزایش می دهد. به همین دلیل است که هزینه مواد اضافی یک قاب 1000 میلی متری یا 1200 میلی متری معمولاً با کاهش وزن بخش عمودی مورد نیاز توجیه می شود که تا حدی هزینه اضافی اعضای مهاربندی مورب عریض تر را جبران می کند.

مشخصات پیچ لنگر: چرا مقاومت کششی بیشتر از مقاومت برشی مهم است

اکثر پرسنل انبار و حتی بسیاری از تیم‌های تدارکاتی تصور می‌کنند که پیچ‌های لنگر قفسه‌ای عمدتاً در برابر نیروهای برشی افقی مقاومت می‌کنند - فشار جانبی ناشی از ضربه‌های لیفتراک یا فعالیت‌های لرزه‌ای. در واقع، حالت بار حاکم برای لنگرهای پایه قفسه در اکثر پیکربندی‌های قفسه‌بندی پالت‌های سنگین، کشش عمودی کشش است، نه برش افقی. درک این موضوع منطق چگونگی تعیین و بازرسی لنگرها را معکوس می کند.

مکانیسم ساده است: هنگامی که یک قاب قفسه در معرض یک لحظه واژگونی قرار می گیرد - چه از یک بار پالت غیرمرکز، یک ضربه لیفتراک در ارتفاع، یا شتاب جانبی لرزه ای - صفحه پایه در سمت کشش قاب به جای لغزش بالا می رود. پیچ لنگر در آن سمت باید در برابر نیروی بالابرنده کامل در کشش مقاومت کند. برای یک قفسه سنگین با ارتفاع 10 متر با بارگیری 4000 کیلوگرم در هر سطح در پنج سطح، نیروی بالابر محاسبه شده در لنگر کششی تحت ضربه طراحی می تواند از 15 تا 20 کیلو نیوتن تجاوز کند. لنگرهای انبساط استاندارد M12 در بتن استاندارد بسته به عمق جاسازی و عیار بتن - بسیار کمتر از تقاضا - ظرفیت کشش تنها 8 تا 12 کیلو نیوتن را به دست می آورند.

رویکرد مشخصات صحیح شامل سه پارامتر تأیید شده است: مقاومت فشاری بتن در محل نصب (حداقل C25 برای اکثر کاربردهای سنگین)، عمق تعبیه لنگر (نه فقط طول پیچ - جاسازی موثر پس از در نظر گرفتن ضخامت صفحه پایه و هر دوغاب تسطیح)، و فاصله لبه از نزدیکترین اتصال یا لبه بتن. نتایج آزمایش خروجی از لنگرهای آزمایشی نصب شده در محل، مطمئن‌ترین روش تأیید است و باید در هر پروژه‌ای که تقاضای بالا بردن محاسبه‌شده به بیش از 60 درصد ظرفیت خروجی کاتالوگ لنگر نزدیک شود، مورد نیاز است.

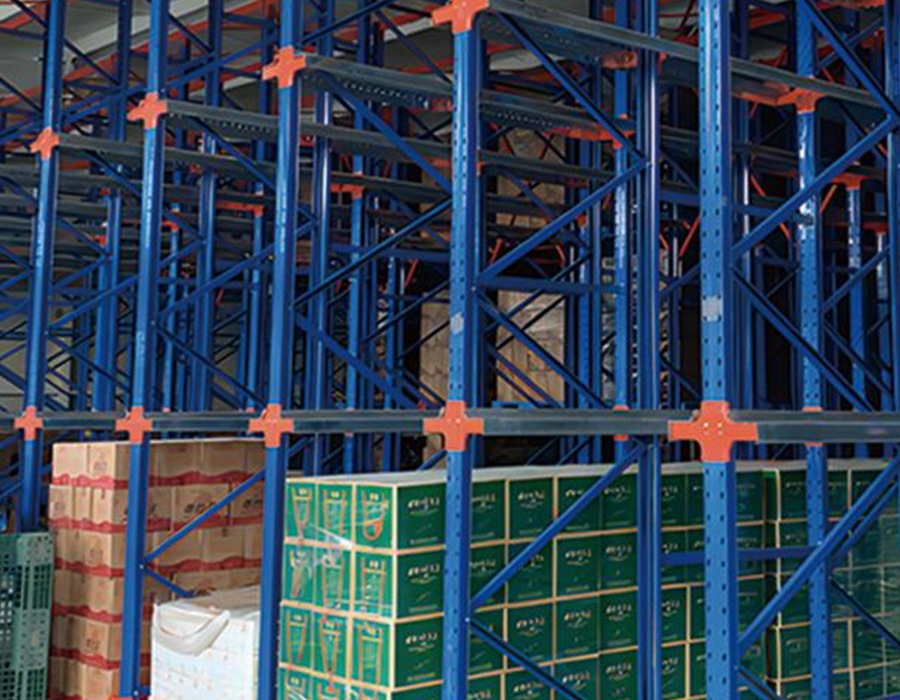

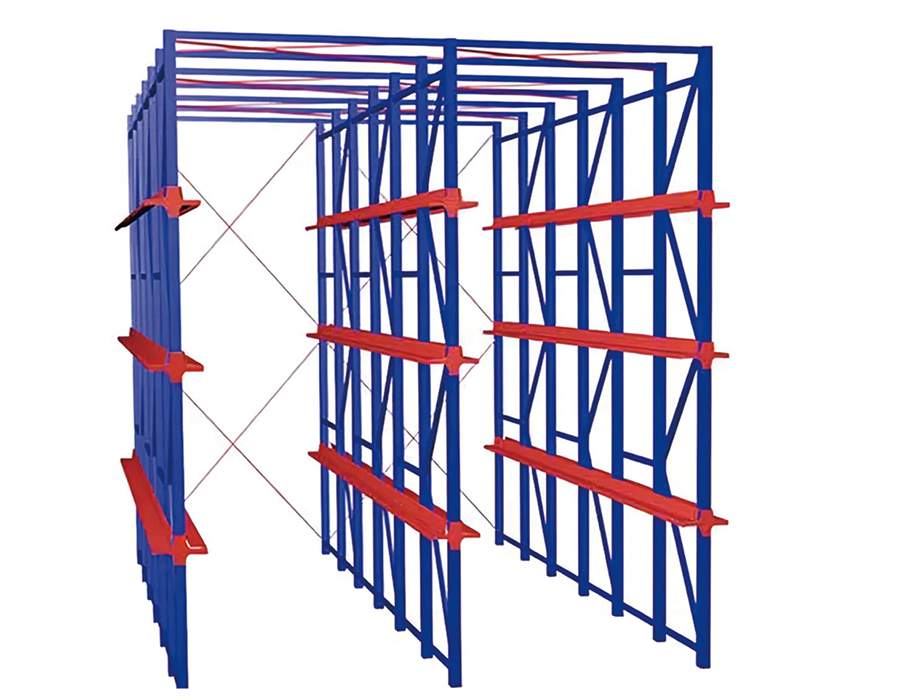

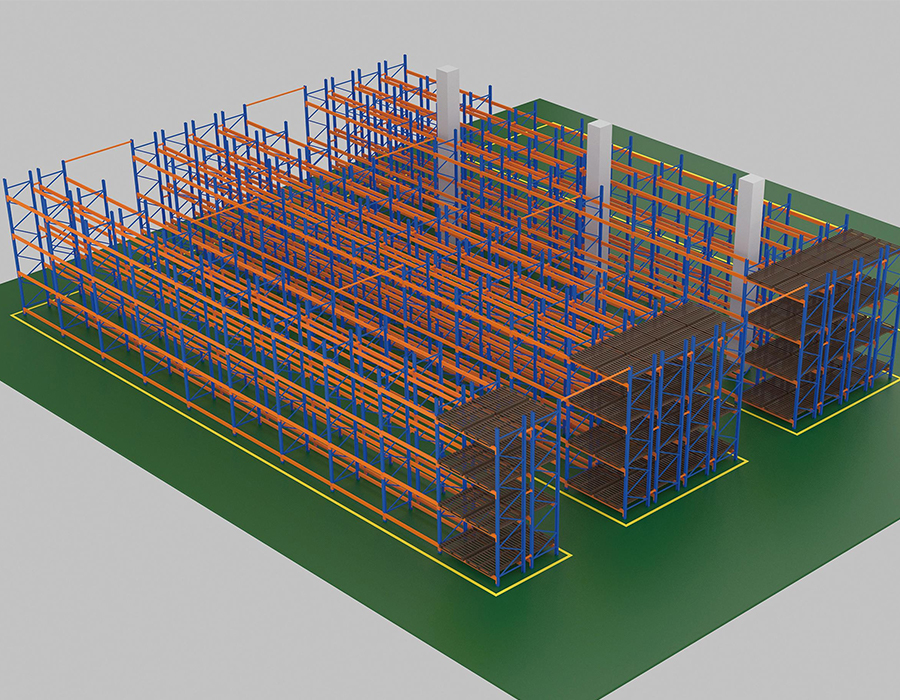

نحوه تعامل مشخصات عرض راهرو با پایداری قفسه و انتخاب لیفتراک

عرض راهرو در a قفسه بندی پالت صنعتی سنگین طرح‌بندی صرفاً یک تصمیم مدیریت ترافیک نیست - یک محدودیت مهندسی سیستم است که به طور همزمان نوع لیفتراک، حداکثر ارتفاع قفسه، نرخ توان عملیاتی و تراکم کل ذخیره‌سازی را تعیین می‌کند. این متغیرها به‌خوبی همراه هستند، و بهینه‌سازی یکی بدون مدل‌سازی سایر متغیرها، نتایج غیربهینه‌ای ایجاد می‌کند که اصلاح آنها پس از نصب هزینه بر است.

سه دسته اصلی راهرو هر کدام مجموعه مجزایی از محدودیت‌های آبشاری ایجاد می‌کنند:

• راهرو عریض (3500 میلی متر): دارای لیفتراک تعادلی با شعاع چرخش استاندارد. حداکثر ارتفاع قفسه عملی به حدود 7-8 متر توسط ارتفاع دکل لیفتراک و دید در ارتفاع محدود می شود. تراکم ذخیره سازی کمترین مقدار از سه پیکربندی است، اما انعطاف پذیری توان بالاترین است - هر لیفتراک در ناوگان می تواند در هر راهروی کار کند و هیچ آموزش یا وسیله نقلیه تخصصی لازم نیست.

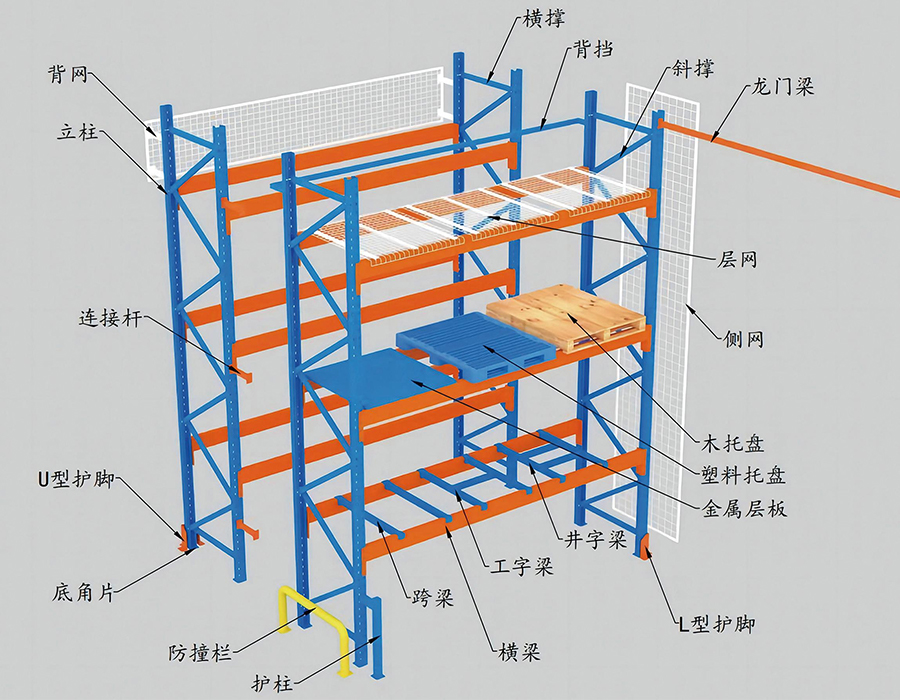

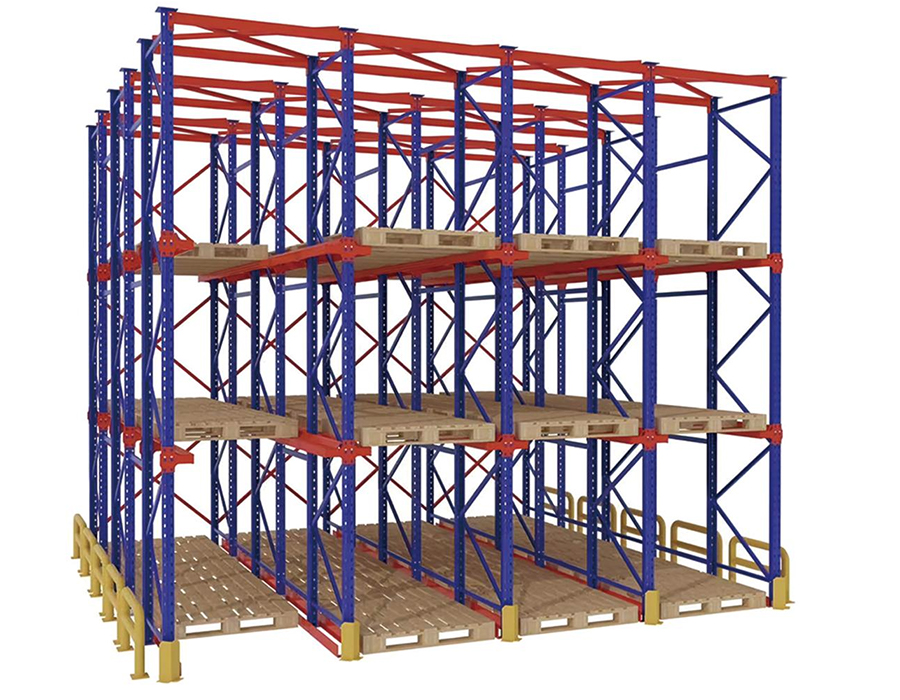

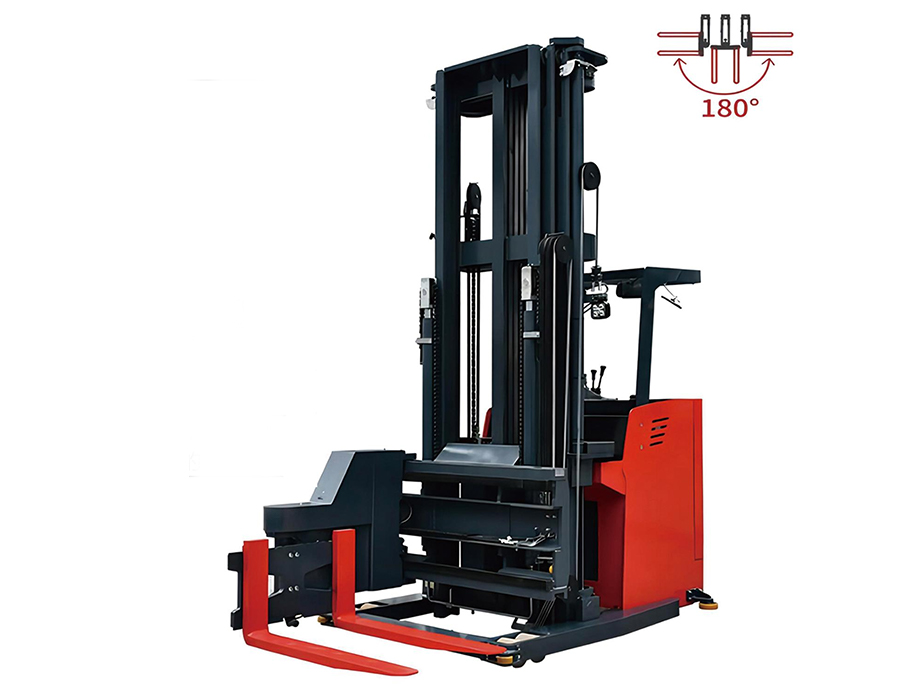

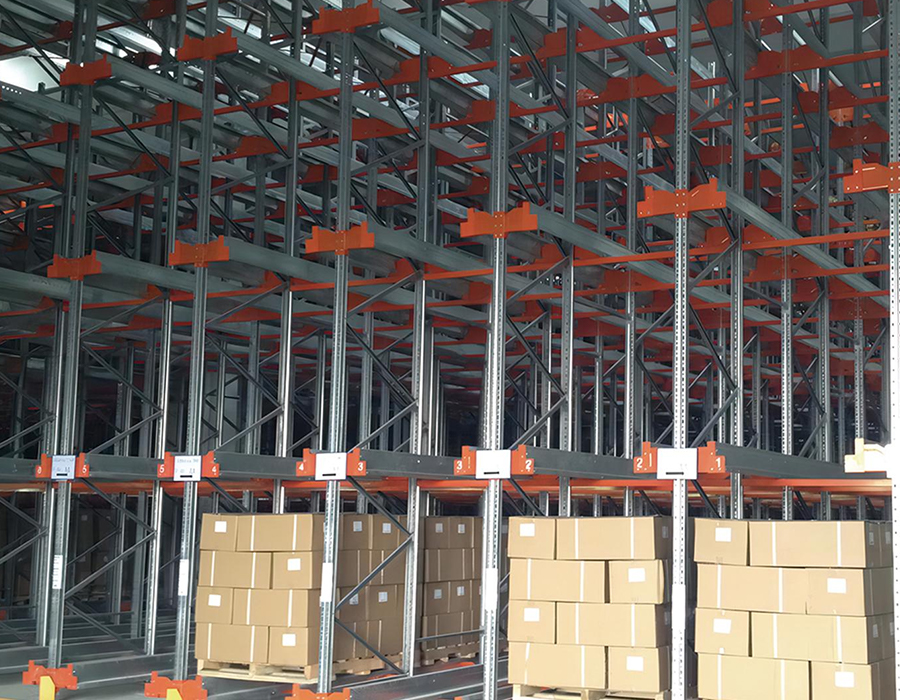

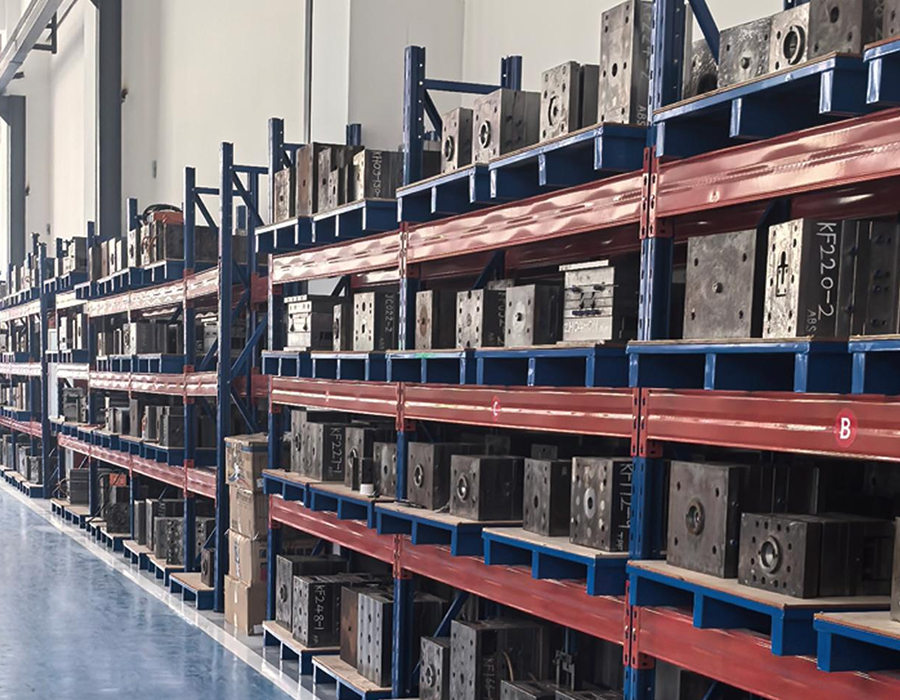

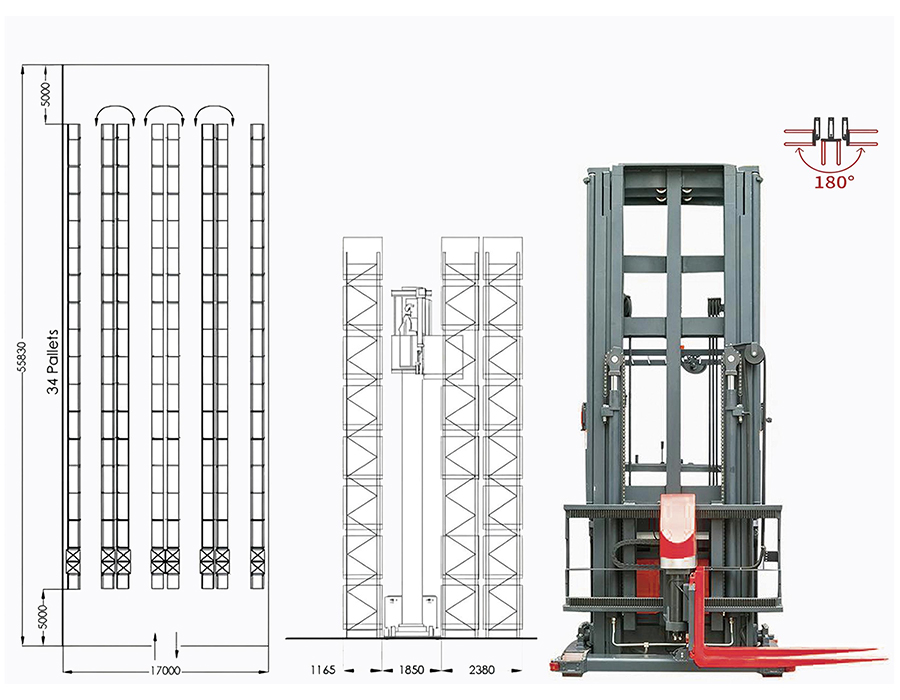

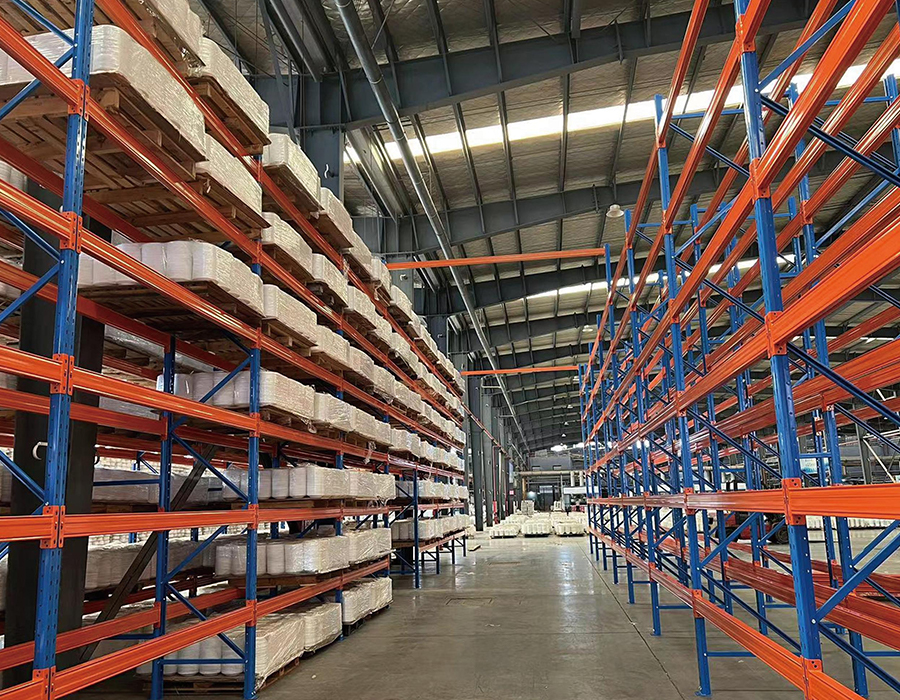

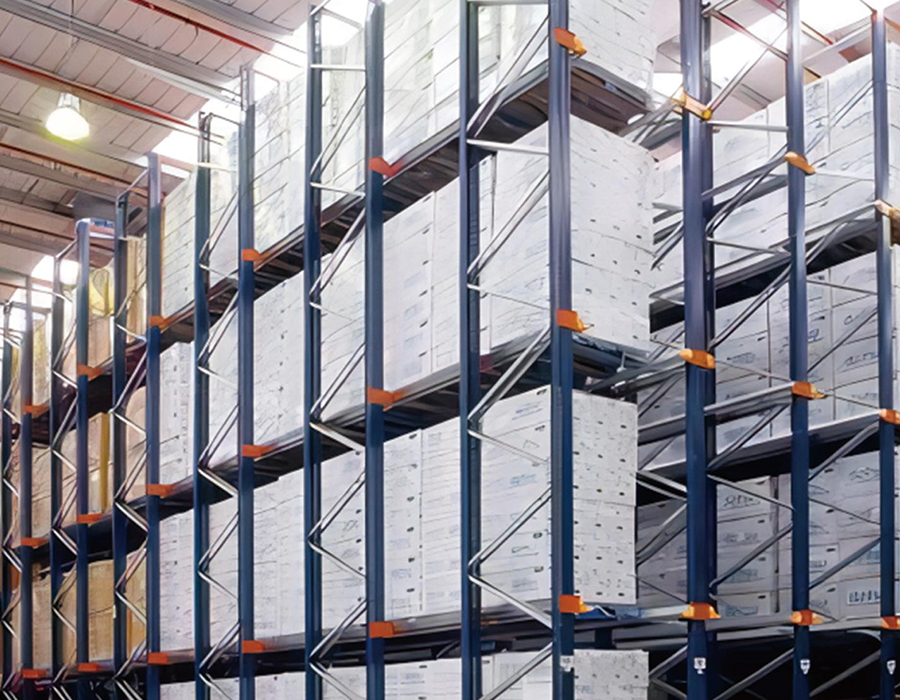

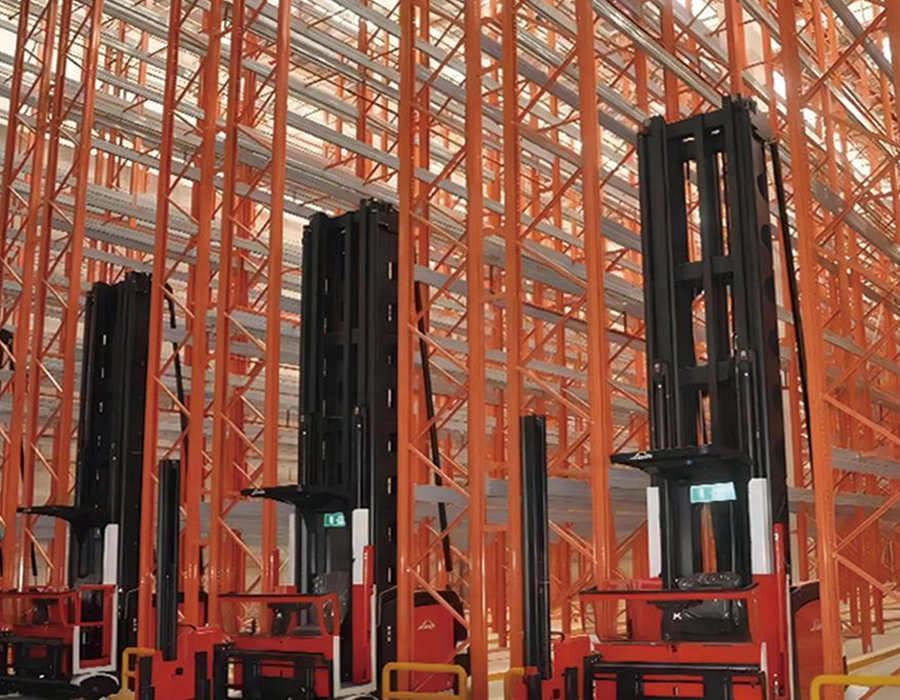

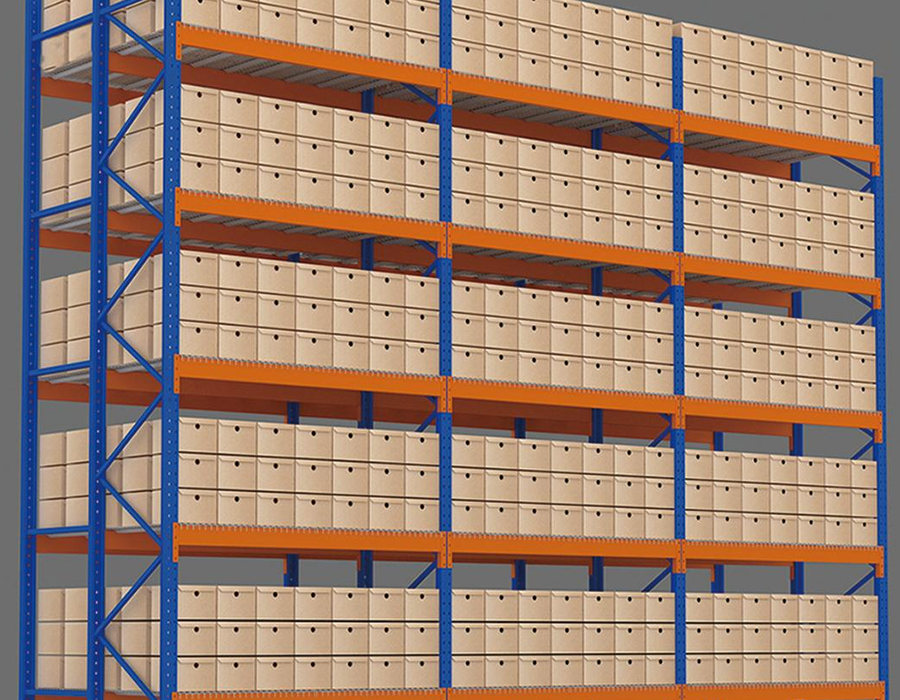

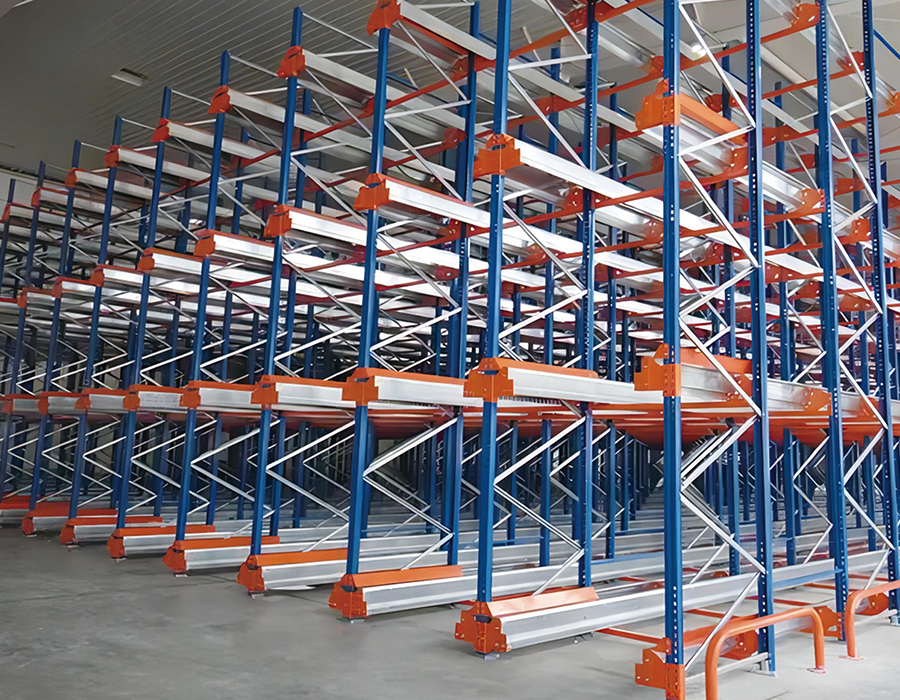

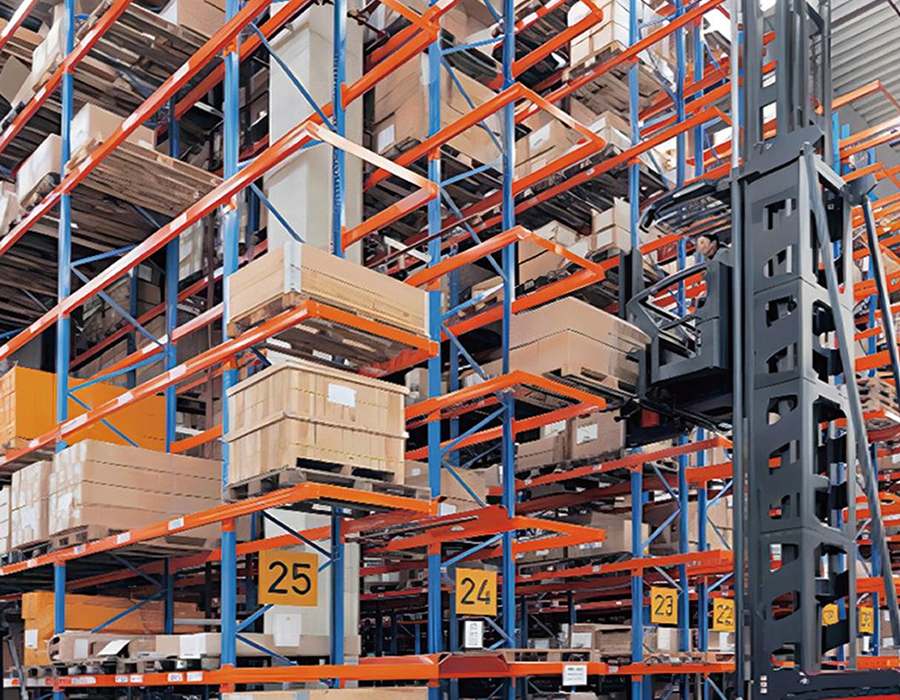

• راهرو باریک (1800-2200 میلی متر): به کامیون‌هایی با راهروهای بسیار باریک (VNA) با هدایت سیمی یا هدایت ریلی نیاز دارد که با اپراتور در کنار بار بالا کار کنند. این کامیون ها می توانند به 14 متر ارتفاع برسند و تراکم ذخیره سازی 40 تا 50 درصد بیشتر از طرح های راهروهای عریض داشته باشند. با این حال، کامیون‌های VNA یک منظوره هستند - نمی‌توان از آنها برای دریافت یا ارسال عملیات در خارج از راهروها استفاده کرد، و نیاز به ناوگان جداگانه‌ای از موازنه یا کامیون‌های دسترسی برای مناطق استقرار دارند.
• راهروی ریچ کامیون (2700 تا 3200 میلی متر): رایج‌ترین پیکربندی در سیستم‌های قفسه‌بندی پالت‌های سنگین مدرن، تراکم متعادل و انعطاف‌پذیری. کامیون‌های ریچ دوشاخه‌های خود را بدون حرکت دادن بدنه خودرو گسترش می‌دهند، در حالی که به ارتفاع 10 تا 11 متری می‌رسند، در راهروهای باریک‌تر نسبت به ماشین‌های تعادلی کار می‌کنند. محدودیت بحرانی حداقل عرض راهرو برای قرار دادن پالت 90 درجه است - این برای هر مدل کامیون و جهت پالت خاص است و باید بر اساس مشخصات دقیق کامیون تأیید شود، نه جدول عمومی.

در Huijian، فرآیند مهندسی چیدمان ما با مشخصات لیفتراک شروع می شود تا با آن خاتمه یابد. ابتدا طراحی سیستم قفسه و سپس انتخاب لیفتراک متناسب با آن یک خطای توالی متداول است که هم در عرض راهرو و هم در ارتفاع قفسه مصالحه ایجاد می کند که کارایی کلی انبار را کاهش می دهد.

کیفیت پوشش سطحی در محیط‌های سنگین: فراتر از تعداد میکرون

ضخامت پوشش پودری مشخصه ای است که معمولاً هنگام مقایسه کیفیت پرداخت سطح بین تامین کنندگان قفسه پالت صنعتی سنگین ذکر می شود. مشخصات استاندارد 60 تا 80 میکرون ضخامت فیلم خشک به طور گسترده مورد اشاره قرار می گیرد و اکثر تولید کنندگان معتبر این آستانه را برآورده می کنند. با این حال، ضخامت پوشش به تنهایی یک پیش‌بینی‌کننده ناقص مقاومت در برابر خوردگی و طول عمر چسبندگی پوشش در محیط‌های صنعتی واقعی است - فرآیند پیش تصفیه قبل از کاربرد پودر، متغیر مهم‌تر است.

توالی پیش تصفیه استاندارد برای فولاد قفسه بندی صنعتی شامل چربی زدایی، ترشی سطح یا شات بلاست برای از بین بردن رسوب آسیاب و زنگ زدگی، فسفاته کردن برای ایجاد یک پوشش تبدیلی که از نظر شیمیایی به سطح فولاد می چسبد و یک شستشوی غیرفعال سازی نهایی قبل از استفاده از پودر است. لایه فسفات پایه چسبندگی است – بدون آن، پوشش‌های پودری اعمال شده روی فولاد لخت یا به اندازه کافی آماده نشده، بدون در نظر گرفتن ضخامت پوشش، در لبه‌های برش خورده و نواحی ضربه‌ای در عرض 12 تا 24 ماه در محیط‌های مرطوب یا فعال شیمیایی لایه‌پوش می‌شوند. آزمایش اسپری نمک بر اساس ISO 9227 در حداقل 500 ساعت یک معیار کیفیت معنی دار است. تامین کنندگان باید بتوانند گواهی های آزمایشی را به جای مشخصات ارائه دهند.

برای کاربردهای ذخیره سازی سرد که در آن قفسه بندی در دمای کمتر از -20 درجه سانتیگراد کار می کند، پوشش های پودری استاندارد پلی استر شکننده می شوند و مقاومت در برابر ضربه را از دست می دهند. پوشش های هیبریدی اپوکسی پلی استر یا گالوانیزه گرم از مشخصات مناسب در این محیط ها هستند. انتخاب بین آنها شامل یک مبادله هزینه در مقابل دسترسی است: گالوانیزه گرم مقاومت درازمدت در برابر خوردگی را ایجاد می کند و از آسیب های مکانیکی بدون لایه برداری جان سالم به در می برد، اما بخش های گالوانیزه آسیب دیده را نمی توان با رنگ در میدان تعمیر کرد، در حالی که اجزای پوشش داده شده هیبریدی را می توان لمس کرد. با شش خط تولید و فرآیندهای پوشش داخلی در تأسیسات 58000 متر مربعی ما، کنترل مستقیم کیفیت پیش تصفیه را در هر مرحله حفظ می‌کنیم - چیزی که فرآیندهای پوشش‌دهی منقطع نمی‌توانند به طور قابل اعتماد آن را تضمین کنند.

بارگذاری تابلوهای اعلان: الزام قانونی یا ابزار ایمنی عملی؟

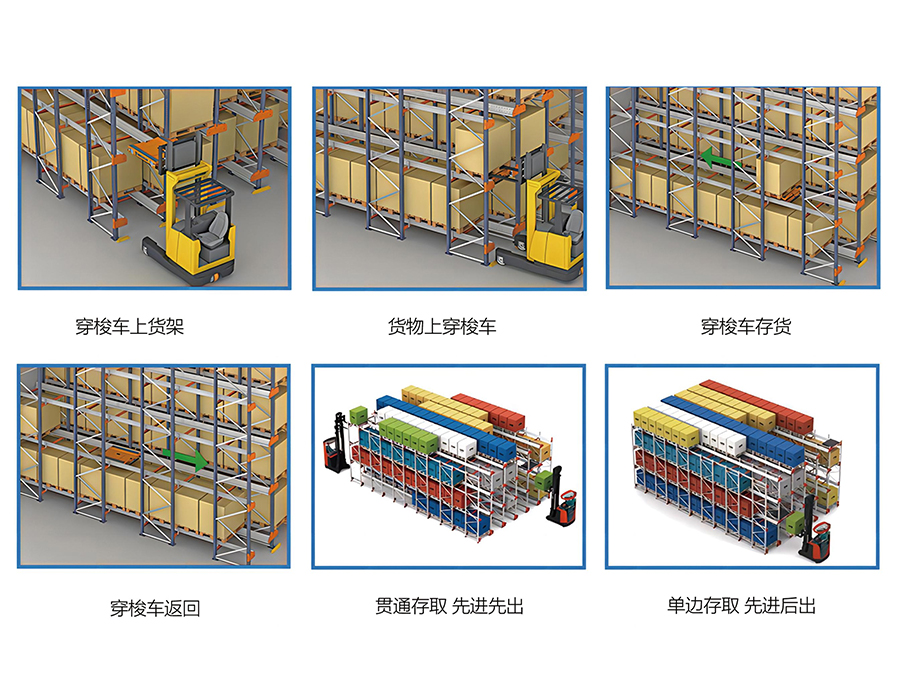

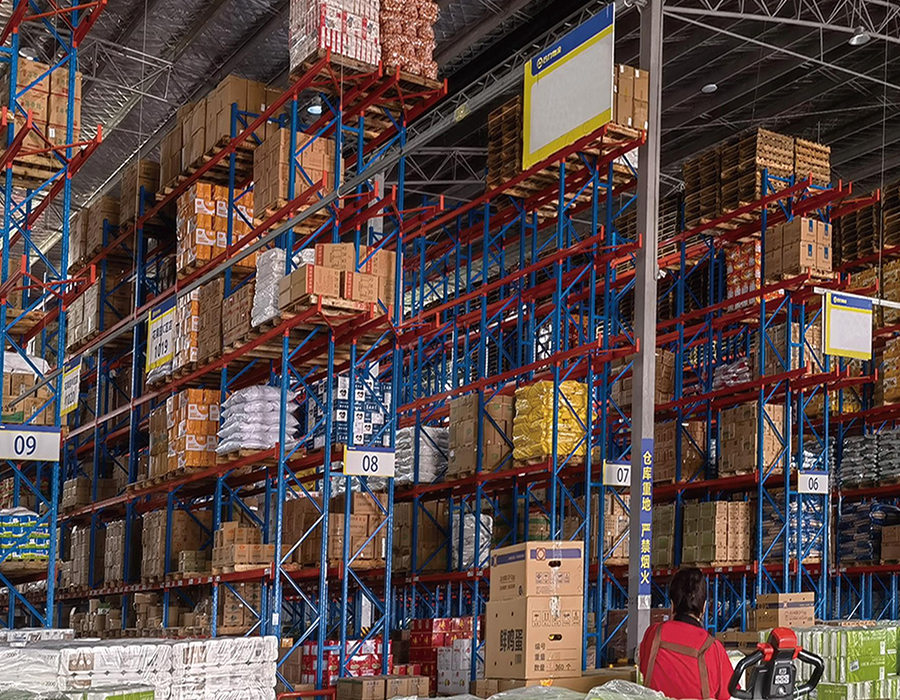

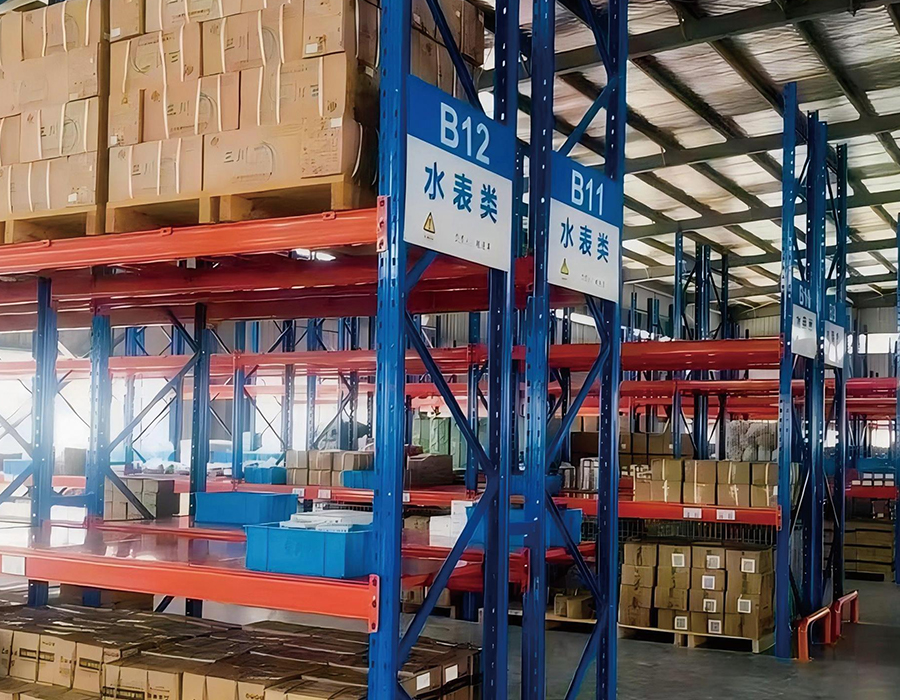

تابلوهای اعلانات بار - پلاک‌هایی که روی قفسه‌بندی نصب شده‌اند که حداکثر بارهای مجاز را در هر محفظه، در سطح تیر و در هر قاب عمودی نشان می‌دهند - تحت اکثر استانداردهای ملی قفسه‌بندی صنعتی، از جمله GB/T 25820 چین و EN 15635 اروپایی، مورد نیاز هستند.

یک اخطار بار مشخص شده برای سیستم قفسه بندی پالت های سنگین باید بیش از یک عدد مجموع ظرفیت محفظه را مخابره کند. اعلامیه های بار مفید عملیاتی شامل اطلاعات زیر است:

• حداکثر بار در هر سطح پرتو (نه فقط در هر محفظه)، زیرا اپراتورهایی که تصمیم‌گیری در مورد مکان‌یابی می‌کنند، سطح به سطح کار می‌کنند، نه خلیج به خلیج.
• حداکثر ابعاد بار واحد - به ویژه محدودیت‌های برآمدگی پالت و اینکه آیا ظرفیت دو پالت در هر سطح تیر را در نظر می‌گیرد یا یک پالت بزرگ.
• حداقل ظرفیت بار کف در منطقه، به طوری که مدیران عملیات می توانند در برابر هرگونه تغییر شرایط طبقه در طول زمان ارجاع متقابل داشته باشند.
• سازنده سیستم قفسه بندی، تاریخ نصب و استاندارد مهندسی که سیستم بر اساس آن طراحی شده است - اطلاعات حیاتی در هنگام تعمیر آسیب یا تمدید آسیب سال ها پس از نصب ارزیابی می شود.

چالش عملی‌تر این است که اعلامیه‌های بار تنها زمانی مؤثر هستند که پرسنلی که آن‌ها را می‌خوانند، معنی اعداد را در زمینه موجودی واقعی خود بفهمند. ظرفیت 2000 کیلوگرم در هر سطح پرتو یک عدد انتزاعی برای اپراتور لیفتراک است مگر اینکه به تعداد پالت ها و مرجع نوع محصول خاص ترجمه شده باشد. تسهیلاتی که اعلان بار استاندارد را با کارت مرجع مخصوص محصول تکمیل می‌کنند - به عنوان مثال، "حداکثر 2 پالت محصول A، یا 1 پالت محصول B در هر سطح" - به طور معنی‌داری تطابق اپراتور را با محدودیت‌های بار بهتر گزارش می‌کنند نسبت به مواردی که فقط اعلامیه استاندارد مهندسی را ارسال می‌کنند.
